32" Universal DLED TV Panel LED Bar - 7 LED 3V 59 CM (No: 444 / Kod: 8172) Özellikleri
Ürün Genel Bakış ve Teknik Uyumluluk

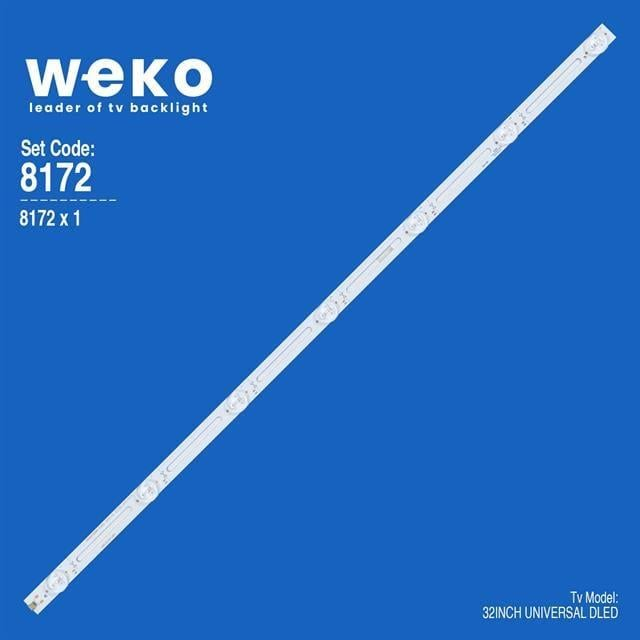

Bu universal DLED (Direct-LED) arka aydınlatma barı, 32 inç boyutundaki birçok farklı marka ve model televizyonun panel onarımı için tasarlanmış yüksek kaliteli bir yedek parçadır. Ürün, orijinal LED barların zamanla ömrünü tamamlaması veya arızalanması durumunda, panelin homojen aydınlatmasını geri kazandırmak amacıyla kullanılır. 590 mm (59 cm) uzunluğa ve 17 mm (1.7 cm) genişliğe sahip olan bu bar, 7 adet yüksek verimli LED çipi ile donatılmıştır.
Her bir LED, 3V 1W değerinde çalışmaktadır. Özel lens yapısı (D-Lens), ışığı panel yüzeyine eşit şekilde dağıtarak ekranda parlaklık farkı oluşmasını engeller. PCB üzerindeki montaj kanalları, farklı panel yapılarına kolayca adapte edilebilmesi için genişletilmiş yapıda tasarlanmıştır.
Teknik Detaylar:
- Ürün Kodu: 8172 / NO: 444
- Uyumlu Ekran Boyutu: 32 inç
- Bar Uzunluğu: 590 mm (59 cm)
- Bar Genişliği: 17 mm (1.7 cm)
- LED Miktarı: 7 Adet LED
- Çalışma Voltajı: Her bir LED için 3V
- Güç Değeri: LED başına 1W
- PCB Malzemesi: Isı iletimi optimize edilmiş alüminyum/fiber taban
- Lens Tipi: Şeffaf geniş açılı D-Lens
- Bağlantı: Standart 2-pinli (+) ve (-) konnektör yapısı
- PCB Üzerindeki Kodlar: 590X15MM-7LED 94V-0, UN-32-07-V01
Öne Çıkan Özellikler ve Avantajlar:
- Yüksek Isı Dağılımı: İnce tasarımı ve malzeme kalitesi sayesinde çalışma esnasında oluşan ısıyı hızlıca uzaklaştırarak LED ömrünü uzatır.
- Homojen Aydınlatma: Gelişmiş lens yapısı sayesinde ekranda "spot" (noktasal parlaklık) oluşumunu minimize eder.
- Kolay Montaj: Universal yapısı sayesinde geniş bir marka yelpazesiyle uyumludur; montaj delikleri ve kanal yapısı esneklik sağlar.
- Dayanıklılık: 94V-0 yanmazlık ve dayanıklılık standartlarına uygun PCB yapısı.
Kullanım ve Montaj Tavsiyesi:
En sağlıklı onarım sonucu için panel içindeki tüm LED barların set olarak değiştirilmesi önerilir. Montaj öncesinde besleme voltajının 3V standartlarına uygunluğu kontrol edilmelidir. PCB'nin arkasındaki termal iletkenliği artırmak için yüksek kaliteli termal bant kullanımı tavsiye edilir.
