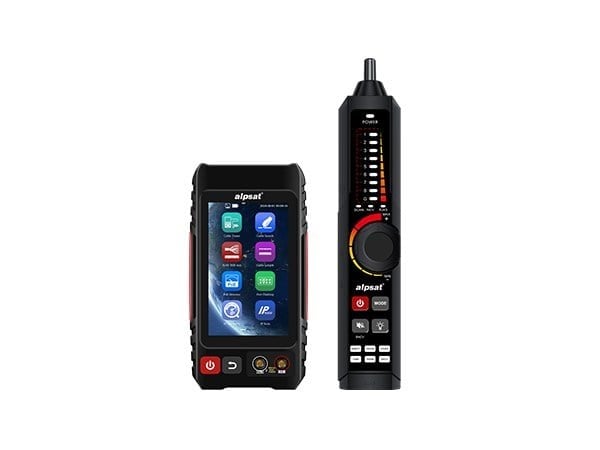

Alpsat AS326 Çok Fonksiyonlu RJ45 Ağ Kablosu ve Fiber Optik Kablo Test Cihazı
Alpsat AS326 Ağ ve Fiber Optik Kablo Test Cihazı, güvenlik kamera sistemleri, yapısal ağ kablolama, haberleşme altyapıları ve fiber optik sistemlerin kurulumu ile bakım işlemleri için geliştirilmiş profesyonel bir test ve ölçüm cihazıdır. RJ45 ağ kablosu analizleri, fiber optik testleri, PoE ölçümleri, TDR kablo analizleri ve dijital multimetre fonksiyonlarını tek cihazda birleştirerek saha teknisyenlerine kapsamlı çözüm sunar.
✔ 4 inç IPS renkli dokunmatik ekran
✔ RJ45 kablo süreklilik ve sıralama testi
✔ TDR kablo uzunluk ve hata analizi
✔ 3000 metreye kadar kablo uzunluğu ölçümü
✔ IEEE 802.3af / at / bt PoE test desteği
✔ PoE voltaj, pin ve polarite analizi
✔ Fiber optik OPM güç ölçer
✔ Fiber optik VFL görsel arıza tespit özelliği
✔ Dahili dijital multimetre fonksiyonu
✔ DC/AC voltaj, direnç, kapasite ve frekans ölçümü
✔ IP tarama, PING, LLDP/CDP ve PPPoE testleri
✔ 1000 Mbps RJ45 ağ bağlantı desteği
✔ Taşınabilir çift üniteli profesyonel tasarım
Ürün Açıklaması
Alpsat AS326 Çok Fonksiyonlu Ağ ve Fiber Optik Test Cihazı, bakır ağ kabloları, fiber optik hatlar ve elektriksel ölçüm ihtiyaçlarını tek platformda karşılayan gelişmiş saha test ekipmanıdır.
Cihaz; RJ45 ethernet kablolarında kablo sıralaması, süreklilik, kısa devre, kablo uzunluğu ve TDR analizlerini gerçekleştirir. Zaman Alanı Yansıtıcısı (TDR) teknolojisi sayesinde kablolardaki kopukluk, yansıma, zayıflama, empedans değişimi ve gecikme farkları tespit edilebilir.
AS326 modeli, fiber optik sistemlerin kurulumu ve bakımı için OPM (Optik Güç Ölçer) ve VFL (Görsel Arıza Bulucu) özelliklerine sahiptir. Fiber hatlarda kırılma, çatlak, bükülme ve bağlantı problemlerinin hızlı şekilde belirlenmesini sağlar.
Dahili akıllı dijital multimetre fonksiyonu sayesinde DC/AC voltaj, direnç, kapasite, frekans, diyot ve süreklilik ölçümleri yapılabilir. Bu özellik, saha çalışmalarında ek ölçüm cihazı ihtiyacını azaltır.
Teknik Bilgiler
| Marka | Alpsat |
| Model | AS326 |
| Ürün Tipi | RJ45 Ağ ve Fiber Optik Kablo Test Cihazı |
| Ekran | 4 İnç IPS Dokunmatik Ekran |
| Ekran Çözünürlüğü | 800 x 480 Piksel |
| Kablo Desteği | RJ45, RJ11, BNC Video ve Düşük Voltaj Kablolar |
| Kablo Test Fonksiyonları | Süreklilik, Sıralama, Kısa Devre, Uzunluk, TDR |
| UTP Kablo Testi | 1000/100M Bağlantı Hızı ve Hat Sıralaması |
| Kablo Uzunluk Ölçümü | 3000 metreye kadar |
| Kablo Ölçüm Doğruluğu | Kablo uzunluğu x %3 ± 1 metre |
| RJ45 TDR Testi | Kablo durumu, uzunluk, zayıflama, yansıma, empedans ve gecikme analizi |
| TDR Ölçüm Mesafesi | 180 metreye kadar |
| PoE Desteği | IEEE 802.3af / at / bt |
| PoE Analizi | Voltaj, güç hattı ve pin polaritesi tespiti |
| Ethernet Portu | 1000 Mbps RJ45 |
| Ağ Testleri | IP keşif, IP tarama, PING, LLDP/CDP, PPPoE, FTP |
| Port Flash | Var |
| Fiber Optik OPM | Optik Güç Ölçer |
| OPM Dalga Boyları | 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm |
| OPM Güç Aralığı | -70 dBm ... +6 dBm |
| Fiber VFL | Görünür Kırmızı Lazer Arıza Tespit Cihazı |
| Fiber Testleri | Kırılma, çatlak, bükülme ve bağlantı kontrolü |
| Dijital Multimetre | DC/AC Voltaj, Direnç, Kapasite, Frekans, Diyot, Süreklilik |
| Verici Batarya | 3.7V 4000mAh Lityum İyon |
| Verici Çalışma Süresi | Yaklaşık 6 Saat |
| Alıcı Batarya | 3.7V 2000mAh Lityum İyon |
| Alıcı Çalışma Süresi | Yaklaşık 12 Saat |
| Çalışma Sıcaklığı | -10°C ... +50°C |
| Çalışma Nemi | %30 - %90 |
| Verici Ölçüsü | 154 x 86 x 40 mm |
| Verici Ağırlığı | 0.3 kg |
| Alıcı Ölçüsü | 218 x 48 x 32 mm |
| Alıcı Ağırlığı | 0.15 kg |
Dijital Multimetre Özellikleri
| DC Voltaj Ölçümü | 60mV / 600mV / 6V / 60V / 600V, ±6000 sayım |
| AC Voltaj Ölçümü | 60mV / 600mV / 6V / 60V / 600V, ±6000 sayım |
| Direnç Ölçümü | 600Ω / 6KΩ / 60KΩ / 600KΩ / 6MΩ / 60MΩ |
| Kapasite Ölçümü | 6nF - 60mF aralığı |
| Frekans Ölçümü | 6Hz - 6MHz |
| Diyot Testi | 3V ölçüm aralığı |
| Süreklilik Testi | 50Ω aralık |
| Canlı Kablo Algılama | Desteklenir |
Özellikler
- Profesyonel ağ kablosu analiz sistemi
- Fiber optik güç ölçümü ve arıza tespiti
- Dahili dijital multimetre
- TDR ile kablo hata analizi
- PoE standart algılama
- IEEE 802.3af/at/bt uyumluluğu
- IP ağ analiz araçları
- Port Flash switch port bulma
- LLDP/CDP ağ cihazı tanımlama
- PPPoE bağlantı testi
- FTP veri aktarımı
- RJ45 ve fiber altyapılar için tek cihaz çözümü
- Taşınabilir çift ünite tasarım
Kullanım Alanları
- Yapısal ağ kablolama
- Fiber optik altyapı kurulumu
- CCTV kamera sistemleri
- IP kamera montaj ve bakım işlemleri
- Data merkezi uygulamaları
- Telekomünikasyon sistemleri
- Endüstriyel ethernet ağları
- PoE kamera kurulumları
- Network servis ve bakım çalışmaları
- Elektriksel saha ölçümleri
Paket İçeriği
| Ürün | Alpsat AS326 Çok Fonksiyonlu Test Cihazı |
| Ana Ünite | 4 İnç IPS Dokunmatik Test Ünitesi |
| Kablo İzleyici | Alıcı Ünite |
| Batarya | 3.7V 4000mAh ve 3.7V 2000mAh Lityum İyon |
| Test Fonksiyonları | RJ45, Fiber Optik, PoE, TDR ve Multimetre |
Avantajlar
Alpsat AS326 Çok Fonksiyonlu RJ45 Ağ Kablosu ve Fiber Optik Test Cihazı; network, fiber optik ve elektriksel ölçüm ihtiyaçlarını tek cihazda birleştiren profesyonel bir saha çözümüdür. TDR analiz, PoE test, fiber optik ölçüm, dijital multimetre ve gelişmiş ağ analiz özellikleri sayesinde kurulum süreçlerini hızlandırır, arıza tespitini kolaylaştırır ve teknik ekiplerin verimliliğini artırır.
