Alpsat AS328 Çok Fonksiyonlu RJ45 Ağ Kablosu, Fiber Kablo ve Zayıf Akım Kablo Test Cihazı
Alpsat AS328 Ağ, Fiber ve Zayıf Akım Kablo Test Cihazı, güvenlik kamera sistemleri, haberleşme altyapıları, yapısal ağ kablolama, fiber optik sistemler ve zayıf akım uygulamalarında kurulum ve bakım işlemleri için geliştirilmiş profesyonel bir test ve ölçüm cihazıdır.
AS328 modeli; RJ45 ağ kablosu analizleri, fiber optik testleri, koaksiyel kablo ölçümleri, PoE analizleri, TDR kablo testleri ve dijital multimetre fonksiyonlarını tek cihaz üzerinde birleştirir. Teknik ekiplerin saha çalışmalarında hızlı arıza tespiti yapmasına ve kurulum süreçlerini kolaylaştırmasına yardımcı olur.
✔ RJ45 ağ kablosu süreklilik ve sıralama testi
✔ Fiber optik OPM güç ölçer ve VFL arıza tespit özelliği
✔ Koaksiyel ve zayıf akım kablolarında TDR analiz
✔ 1200 metreye kadar profesyonel TDR ölçümü
✔ 3000 metreye kadar kablo uzunluğu ölçümü
✔ IEEE 802.3af / at / bt PoE test desteği
✔ PoE voltaj, pin ve güç hattı analizi
✔ Dahili dijital multimetre fonksiyonu
✔ DC/AC voltaj, direnç, kapasite ve frekans ölçümü
✔ IP tarama, PING, PPPoE ve LLDP/CDP testleri
✔ 1000 Mbps Ethernet bağlantı desteği
✔ CCTV koaksiyel video seviye ölçümü

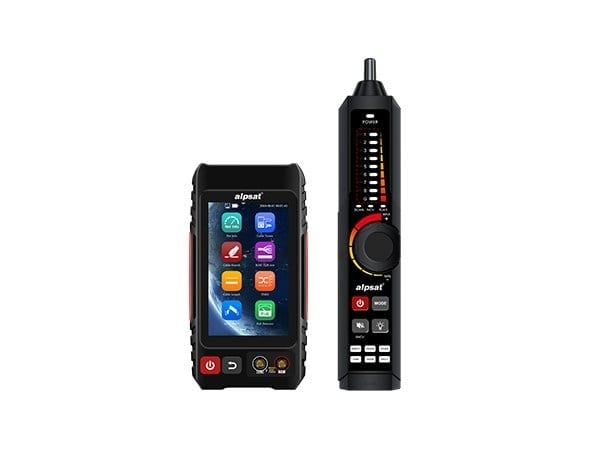

✔ Taşınabilir çift üniteli profesyonel tasarım
Ürün Açıklaması
Alpsat AS328 Çok Fonksiyonlu Kablo Test Cihazı, ağ teknolojileri ve zayıf akım sistemlerinde kullanılan farklı kablo tiplerinin analiz edilmesi için tasarlanmıştır. Cihaz; bakır ethernet kabloları, fiber optik hatlar, koaksiyel kablolar ve çeşitli düşük voltaj kablolar üzerinde kapsamlı test imkanı sağlar.
RJ45 kablolarda bağlantı sırası, süreklilik, kısa devre, kablo uzunluğu ve TDR analizleri yapılabilir. Zaman Alanı Yansıtıcısı (TDR) teknolojisi sayesinde kablolardaki kopukluk, kısa devre, empedans değişimi, yansıma ve zayıflama problemleri hızlı şekilde belirlenebilir.
Fiber optik altyapılar için dahili OPM Optik Güç Ölçer ve VFL Görsel Arıza Bulucu özellikleri bulunur. Fiber kablolardaki kırılma, bükülme ve bağlantı hatalarının tespit edilmesini sağlar.
AS328 modeli ayrıca CCTV ve zayıf akım uygulamalarında kullanılan koaksiyel kablolar için TDR test ve video sinyal seviye ölçümü sunar. Dahili dijital multimetre ile elektriksel ölçümler gerçekleştirilebilir.
Teknik Bilgiler
| Marka | Alpsat |
| Model | AS328 |
| Ürün Tipi | RJ45, Fiber ve Zayıf Akım Kablo Test Cihazı |
| Ekran | 4 İnç IPS Dokunmatik Ekran |
| Ekran Çözünürlüğü | 800 x 480 Piksel |
| Desteklenen Kablolar | RJ45, RJ11, BNC, Koaksiyel, RVV ve düşük voltaj kabloları |
| Kablo Test Fonksiyonları | Süreklilik, sıralama, kısa devre, uzunluk, TDR analiz |
| RJ45 Testi | 1000/100M bağlantı hızı ve kablo sıralama kontrolü |
| Kablo Uzunluk Ölçümü | 3000 metreye kadar |
| Kablo Ölçüm Doğruluğu | Kablo uzunluğu x %3 ± 1 metre |
| RJ45 TDR Testi | Kablo çiftleri, uzunluk, zayıflama, yansıma, empedans ve gecikme analizi |
| RJ45 TDR Mesafesi | 180 metreye kadar |
| Profesyonel TDR Testi | 1200 metreye kadar |
| Koaksiyel TDR Testi | BNC, CCTV, telefon, RVV ve Cat kablo testleri |
| PoE Desteği | IEEE 802.3af / 802.3at / 802.3bt |
| PoE Analizi | Voltaj, güç hattı, pin bağlantısı ve polarite kontrolü |
| Ethernet Portu | 1000 Mbps RJ45 |
| Ağ Testleri | IP keşif, IP tarama, PING, LLDP/CDP, PPPoE, FTP |
| Fiber Optik OPM | Optik Güç Ölçer |
| OPM Dalga Boyları | 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm |
| OPM Güç Aralığı | -70 dBm ... +6 dBm |
| Fiber VFL | Görünür kırmızı lazer fiber arıza tespit sistemi |
| Seviye Ölçer | Video sinyal seviyesi, senkronizasyon ve tepe değer ölçümü |
| Verici Batarya | 3.7V 4000mAh Lityum İyon |
| Verici Çalışma Süresi | Yaklaşık 6 saat |
| Alıcı Batarya | 3.7V 2000mAh Lityum İyon |
| Alıcı Çalışma Süresi | Yaklaşık 12 saat |
| Çalışma Sıcaklığı | -10°C ... +50°C |
| Çalışma Nem Oranı | %30 - %90 |
| Verici Ölçüsü | 154 x 86 x 40 mm |
| Verici Ağırlığı | 0.3 kg |
| Alıcı Ölçüsü | 218 x 48 x 32 mm |
| Alıcı Ağırlığı | 0.15 kg |
Dijital Multimetre Özellikleri
| DC Voltaj | 60mV / 600mV / 6V / 60V / 600V, ±6000 sayım |
| AC Voltaj | 60mV / 600mV / 6V / 60V / 600V, ±6000 sayım |
| Direnç | 600Ω / 6KΩ / 60KΩ / 600KΩ / 6MΩ / 60MΩ |
| Kapasite | 6nF - 60mF ölçüm aralığı |
| Frekans | 6Hz - 6MHz |
| Diyot Testi | 3V ölçüm aralığı |
| Süreklilik | 50Ω ölçüm aralığı |
| Canlı Kablo Algılama | Desteklenir |
Özellikler
- Profesyonel RJ45 ağ kablosu analiz sistemi
- Fiber optik test ve ölçüm özellikleri
- Koaksiyel CCTV kablo analiz desteği
- TDR ile kablo hata ve uzunluk analizi
- PoE enerji testi
- Dijital multimetre fonksiyonu
- IP ağ analiz araçları
- Switch port bulma özelliği
- LLDP/CDP ağ cihaz tanımlama
- PPPoE bağlantı testi
- FTP veri aktarımı
- Video seviye ölçümü
- Taşınabilir profesyonel tasarım
Kullanım Alanları
- IP kamera ve CCTV sistemleri
- Güvenlik sistemleri kurulumu
- Yapısal ağ kablolama
- Fiber optik altyapı çalışmaları
- Telekomünikasyon sistemleri
- Data merkezi uygulamaları
- Endüstriyel ethernet ağları
- PoE kamera montajları
- Zayıf akım projeleri
- Network bakım ve servis işlemleri
Paket İçeriği
| Ürün | Alpsat AS328 Çok Fonksiyonlu Test Cihazı |
| Ana Ünite | 4 İnç IPS Dokunmatik Test Ünitesi |
| Kablo İzleyici | Alıcı Ünitesi |
| Batarya | 3.7V 4000mAh ve 3.7V 2000mAh Lityum İyon |
| Test Fonksiyonları | RJ45, Fiber, Koaksiyel, PoE, TDR ve Multimetre |
Avantajlar
Alpsat AS328 Çok Fonksiyonlu Kablo Test Cihazı; ağ, fiber optik, CCTV ve zayıf akım sistemleri için kapsamlı ölçüm yetenekleri sunan profesyonel bir saha cihazıdır. TDR analiz, fiber optik ölçüm, PoE kontrolü, koaksiyel kablo testi ve dijital multimetre özellikleri sayesinde teknik ekiplerin kurulum ve bakım işlemlerini daha hızlı ve güvenilir şekilde gerçekleştirmesine yardımcı olur.
