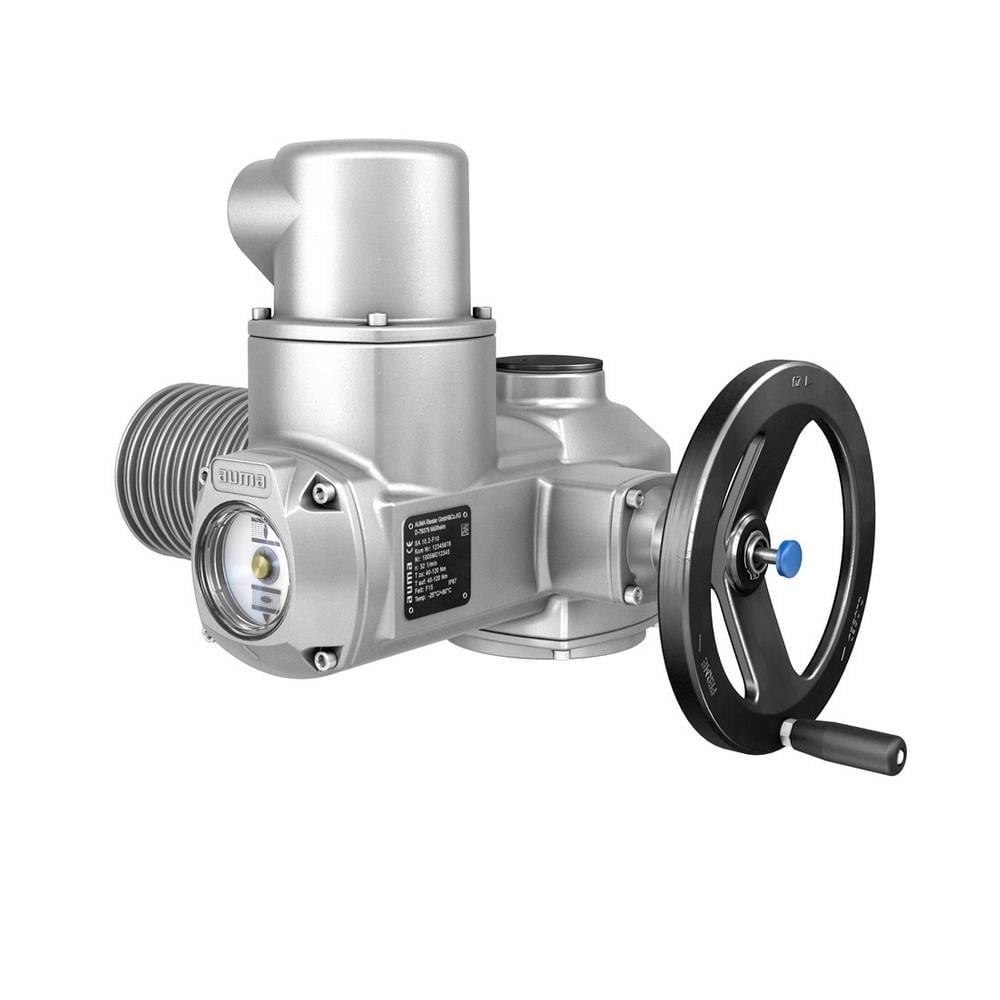

AUMA SA 10.2 Multi-Turn Actuator+AUMATIC AC01.2 Kontrol Ünitesi

AUMA SA 10.2 Multi-Turn Actuator+AUMATIC AC01.2 Kontrol Ünitesi ile

AUMATIC AC01.2 Kontrol Ünitesi ile

Technical Data Sheet – TR 25-3029

Genel Bilgiler

• Ürün Tipi: Çok turlu elektrikli aktüatör

• Aktüatör Modeli: SA 10.2

• Kontrol Ünitesi: AUMATIC AC01.2

• Referans Kodu: TR 25-3029

• Ürün Kodu:
  SA10.2-F10-B1-45-3ph/380V/50Hz-S2-15min-KS-A0001-11.2-30.5-22.05-SP.100-2L/A2-00[T]-F (IEC 85)

Mekanik Özellikler

Vana Bağlantısı

• Flanş: F10

• Çıkış Tipi: B1 (plug sleeve)

• Standart: EN ISO 5210

• Mil Çapı (ø d7): 42 mm

Performans

• Nominal Tork: 120 Nm

• Ayar Torku: 100 Nm

• Hız: 45 min⁻¹

• Strok: 10,9 U/Hub

• Açma / Kapama Süresi: 14,5 s

Çalışma Rejimi ve Standartlar

• Duty Type: S2 – 15 dakika (short-time duty)

• Sınıflar: A ve B

• Standart: EN 15714-2

Elektriksel Özellikler – Aktüatör

• Besleme Gerilimi: 3 faz AC 380 V / 50 Hz

• Motor Tipi: AD00071-4-0,40

• Motor Gücü: 0,4 kW

• Motor Hızı: 1400 rpm

• Anma Akımı (In): 2,6 A

• Maks. Akım (Imax): 3,2 A

• Kalkış Akımı (Is): 8,9 A

• Cos φ: 0,42

Koruma ve Dayanım

Muhafaza Koruma Sınıfı

• IP68

• Maks. 96 saat su altında

• Maks. 8 m su basıncı

• Su altında 10 çalıştırmaya kadar

Sıcaklık Aralığı

• Ortam Sıcaklığı: −30 °C … +70 °C

Korozyon Koruması

• KS koruma sınıfı

• Kimyasal olarak agresif ortamlara uygun

• Ortalama boya kalınlığı: 140 μm

Renk

• AUMA gümüş-gri (RAL 7037 benzeri)

Donanım ve Aksesuarlar

• 11.2 Pozisyon Göstergesi: Mekanik

• 30.5 Uzaktan Pozisyon Göstergesi: Manyetik MWG (AC.2)

• 22.05 Isıtıcı: Switch bölmesi, 24 V (dahili besleme)

• SP.100 Mil Koruma Tüpü: 100 mm

• 2L/A2 Etiket: Çift dilli, paslanmaz çelik

• Motor Koruması: Termoswitch 140 °C (NC)

• Sargı İzolasyonu: Sınıf F, tropikalize (IEC 85)

AUMATIC AC01.2 Kontrol Ünitesi

Elektriksel

• Besleme: 3 faz AC 380 V / 50 Hz

• Kontrol Gerilimi: 24 V DC

Anahtarlama

• A1 switchgear: Mekanik ve elektriksel kilitlemeli ters kontaktörler

• Güç Sınıfı: A1

Giriş Sinyalleri (R00.01)

• OPEN

• CLOSE

• STOP

• EMERGENCY

Çıkış Sinyalleri (H10.02)

• 10 adet NO/NC röle kontağı (5 A)

• 1 veya 2 adet analog çıkış (0/4–20 mA)

  • Pozisyon geri bildirimi

  • Tork geri bildirimi

Yardımcı Besleme

• 24 V DC çıkış (kontrol girişleri için)

Elektrik Bağlantıları

• S0∙105 soket:

  • 1 × M20 × 1,5

  • 1 × M25 × 1,5

  • 1 × M32 × 1,5

Arayüz

• D00.01: I/O Interface

Bağlantı Diyagramı

• Wiring Diagram: A1N

Ağırlık

• Net Ağırlık: 33 kg
