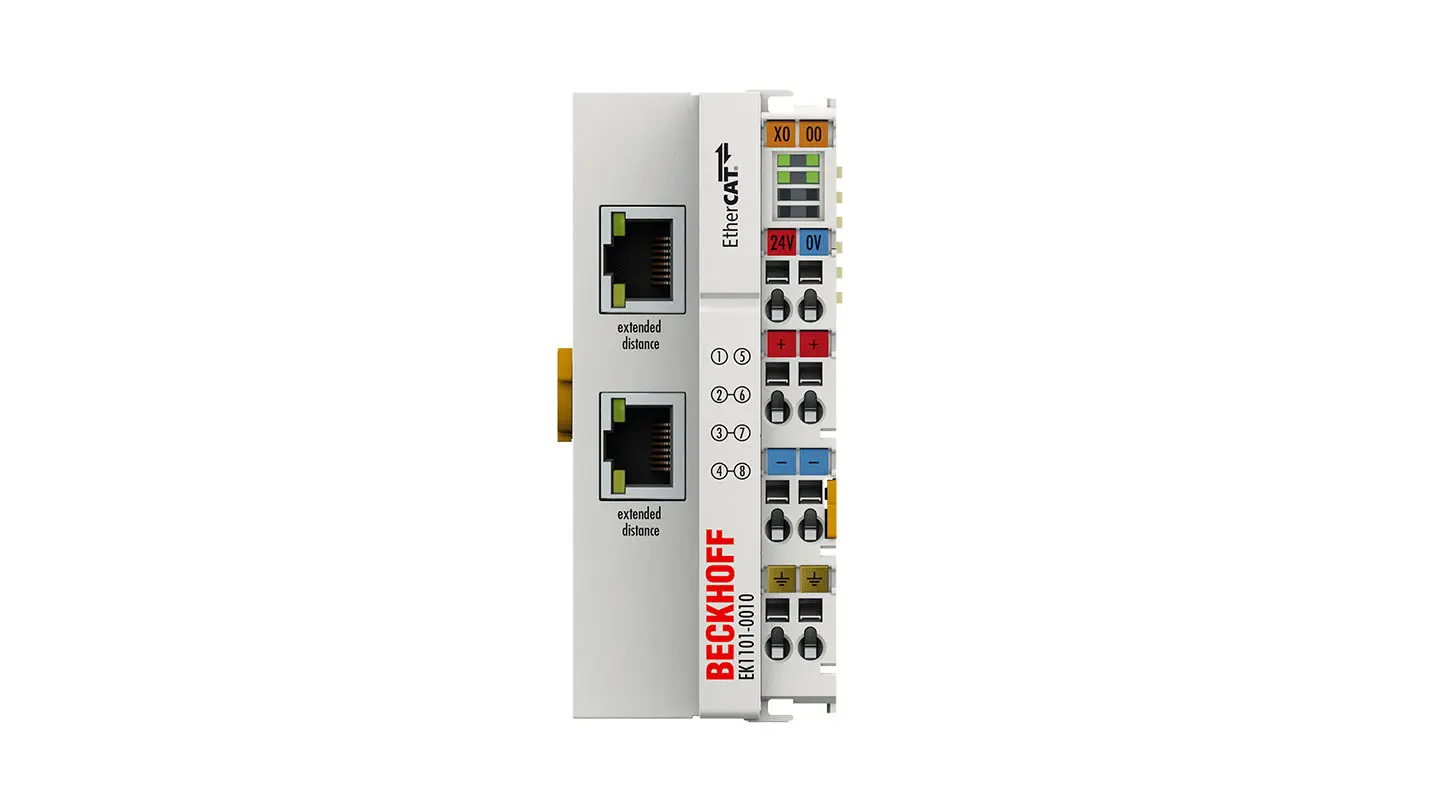

Beckhoff EK1101-0010 | ID Anahtarlı EtherCAT Kuplörü (Uzun Mesafe)

EtherCAT Coupler 2 x RJ45 Port 300 m Bağlantı Mesafesi 100 Mbit/s ID Anahtarı Destekli 65.534 Terminal Desteği 24V DC Besleme IP20

Ürün Açıklaması

Beckhoff EK1101-0010 EtherCAT Kuplörü, fieldbus seviyesindeki EtherCAT protokolü ile EtherCAT Terminalleri arasındaki bağlantıyı sağlayan bir endüstriyel ağ bileşenidir. Cihaz, Ethernet 100BASE-TX üzerinden gelen EtherCAT telgraflarını E-bus sinyal yapısına dönüştürerek EtherCAT terminallerinin kontrol sistemine bağlanmasını sağlar.

Bir EtherCAT istasyonu, bir kuplör ve buna bağlı olan EtherCAT terminallerinden oluşur. Sistem içerisindeki tüm terminaller otomatik olarak algılanır ve kontrol sisteminin işlem görüntüsünde ayrı ayrı görüntülenir. Bu sayede hızlı devreye alma ve kolay sistem yapılandırması sağlanır.

EK1101-0010 modeli, iki adet RJ45 Ethernet portuna ve üç adet onaltılık kimlik anahtarına sahiptir. Üst port EtherCAT ağ bağlantısı için kullanılırken, alt port aynı segmentte ek EtherCAT cihazlarının bağlanmasını sağlar.

Extended Distance (uzun mesafe) teknolojisi sayesinde iki uyumlu cihaz arasında 300 metreye kadar bağlantı kurulabilir. Standart bağlantı durumunda ise istasyonlar arasındaki mesafe maksimum 100 metre olabilir.

Onaltılık kimlik anahtarları sayesinde EtherCAT bileşen gruplarına benzersiz kimlikler atanabilir. Bu özellik sayesinde EtherCAT ağında değişken topolojiler kolayca uygulanabilir ve sistem mimarisi daha esnek hale gelir.

Sistem ve saha beslemesi doğrudan kuplöre 24 V DC olarak uygulanır. Bağlı EtherCAT terminalleri iletişim için gerekli enerjiyi sistem beslemesinden alır. Kuplör maksimum 5 V ve 2 A E-bus akımı sağlayabilir. Daha yüksek akım gereksinimlerinde EL9410 gibi güç besleme terminalleri sisteme eklenebilir.

Teknik Özellikler

Özellik	Değer
EtherCAT Sistemi İçindeki Görev	EtherCAT Terminallerinin (ELxxxx) kimlik doğrulamasıyla 100BASE-TX EtherCAT ağlarına bağlanması
Veri Aktarım Ortamı	Ethernet / EtherCAT kablosu (bakır, min. Cat.5, 4 telli, AWG22, korumalı)
İstasyonlar Arası Mesafe	Maksimum 300 m
EtherCAT Terminal Sayısı	65.534'e kadar
Adreslenebilir I/O Noktası	Maksimum 4,2 GB adreslenebilir G/Ç
Yapılandırılabilir Kimlik Sayısı	4096
Protokol	EtherCAT
Gecikme	Yaklaşık 1 µs
Veri Aktarım Hızı	100 Mbit/s
Yapılandırma	Gerekli değil
Arayüz	2 x RJ45
Besleme Gerilimi	24 V DC (-15% / +20%)
Akım Tüketimi	90 mA + (∑ E-bus akımı / 4)
E-Bus Akımı	2000 mA
Güç Kontakları	Maks. 24 V DC / 10 A
Elektriksel İzolasyon	500 V (güç kontağı / besleme voltajı / Ethernet)
Ağırlık	Yaklaşık 105 g
Çalışma Sıcaklığı	-25°C ~ +60°C
Depolama Sıcaklığı	-40°C ~ +85°C
Bağıl Nem	%95 (yoğuşma yok)
EMC Uyumluluğu	EN 61000-6-2 / EN 61000-6-4
Titreşim / Şok Direnci	EN 60068-2-6 / EN 60068-2-27
Koruma Sınıfı	IP20
Sertifikalar	CE, UL

Mekanik Özellikler

Gövde Tipi	EK-44-8pin
Malzeme	Polikarbonat
Montaj	35 mm DIN ray (EN 60715 standardına uygun)
Bağlantı Tipi	Yaylı terminal – tornavida ile
Bağlantı Kesiti	0,08 – 2,5 mm²
Soyma Uzunluğu	8 – 9 mm
Maksimum Güç Kontak Akımı	10 A
Boyutlar	44 mm x 100 mm x 68 mm

Önemli Bilgiler

EK1101-0010, EtherCAT terminallerini EtherCAT fieldbus ağına bağlamak için kullanılan bir EtherCAT kuplörüdür.
Extended Distance teknolojisi ile iki cihaz arasında 300 metreye kadar bağlantı kurulabilir.
Onaltılık kimlik anahtarları sayesinde EtherCAT cihaz gruplarına benzersiz kimlik atanabilir.
EtherCAT ağında hat, yıldız veya genişletilmiş topolojiler kolayca uygulanabilir.
DIN ray montajı sayesinde endüstriyel kontrol panolarında hızlı kurulum sağlar.
