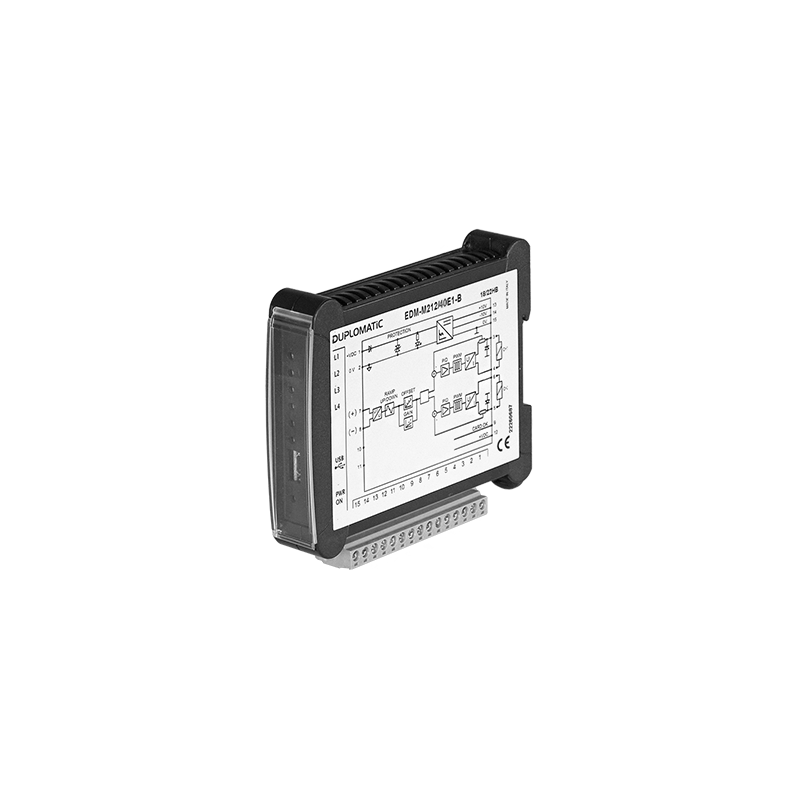

Duplomatic EDM-M112 Valf Sürücü Kartı
Duplomatic EDM-M112 Valf Sürücü Kartı

Duplomatic EDM-M112 Valf Sürücü Kartı

Fiyat : ₺18.350,64(KDV Dahil)
₺2.441,25 `den başlayan taksitlerle
Favorilere Ekle
İstek Listeme Ekle
Fiyat Düşünce Haber Ver
Gelince Haber Ver

Duplomatic EDM-M112 Valf Sürücü Kartı

Duplomatic EDM-M112, açık çevrim oransal valf kontrolü için geliştirilmiş dijital amplifikatör kartıdır. PWM kontrollü yapısı sayesinde solenoid valflerin hassas ve stabil şekilde sürülmesini sağlar. DIN ray montajına uygun kompakt yapısı ile endüstriyel hidrolik ve otomasyon uygulamalarında güvenilir performans sunar.

✔ Açık çevrim oransal valf kontrolü
✔ PWM kontrollü dijital amplifikatör
✔ 9 – 32 V DC besleme gerilimi
✔ 860 mA maksimum çıkış akımı
✔ 200 Hz PWM frekansı
✔ DIN ray montaj uyumu
✔ Mikro USB üzerinden yazılım konfigürasyonu
✔ Kısa devre ve açık devre koruması

Ürün Açıklaması

Duplomatic EDM-M112 dijital amplifikatör kartı, açık çevrim oransal valflerin hassas kontrolü için tasarlanmıştır. PWM çıkış katı sayesinde solenoid akımını referans sinyaline göre kontrol ederek sıcaklık değişimlerinden ve yük empedansından bağımsız stabil çalışma sağlar.

Kart; DSE3, DSE3B, PRE, PRE3, PDE3, DZCE ve PZE3 serisi tek bobinli oransal valflerin kontrolü için optimize edilmiştir. Mikro USB bağlantısı üzerinden yazılım ile parametrik ayarlama yapılabilmektedir.

DIN EN 50022 ray montajına uygun kompakt yapısı sayesinde pano içi uygulamalarda kolay entegrasyon sağlar.

Teknik Bilgiler

MarkaDuplomatic
ModelEDM-M112
SeriSeries 40
Doküman No89 252/322 ED 1/10
Ürün TipiDijital valf sürücü kartı
Kullanım AmacıAçık çevrim oransal valf kontrolü
Kontrol TipiPWM kontrollü dijital amplifikatör
Besleme Gerilimi9 – 32 V DC
Maksimum Giriş Akımı5.5 A
Maksimum Çıkış Akımı860 mA
Minimum Çıkış Akımı200 mA
Akım Limiti1125 mA
PWM Frekansı200 Hz
Referans Sinyali±10 V, 0 – 10 V, 4 – 20 mA
Ek Yardımcı Gerilimler+10 V DC / -10 V DC
Dijital GirişEnable girişi
Sigorta6 A medium time lag
Bağlantı Tipi15 kutuplu terminal blok + micro USB
Montaj TipiDIN EN 50022 ray montajı
Koruma SınıfıIP20
Gövde MalzemesiABS
Boyutlar23 x 98 x 122 mm
Çalışma Sıcaklığı-20 °C ... +70 °C
Ağırlık0.15 kg
EMC Uyumluluğu2014/30/EU
Uyumlu ValflerDSE3, DSE3B, PRE, PRE3, PDE3, DZCE, PZE3

Özellikler

  • Tek solenoid oransal valf kontrolü
  • Akım kontrollü PWM çıkış yapısı
  • USB üzerinden yazılım konfigürasyonu
  • Kısa devre koruması
  • Açık bobin algılama özelliği
  • Ayarlanabilir ramp fonksiyonları
  • 200 Hz PWM çıkış frekansı
  • Kompakt DIN ray montaj tasarımı

Uygulama Alanları

  • Endüstriyel hidrolik sistemler
  • Oransal valf kontrol uygulamaları
  • Makine otomasyonu
  • Mobil hidrolik sistemler
  • Endüstriyel kontrol panoları
  • Proses kontrol sistemleri

Avantajlar

Duplomatic EDM-M112 dijital valf sürücü kartı; hassas PWM kontrolü, kompakt DIN ray yapısı ve gelişmiş koruma özellikleri sayesinde endüstriyel hidrolik uygulamalarda güvenilir ve stabil valf kontrolü sağlar.
