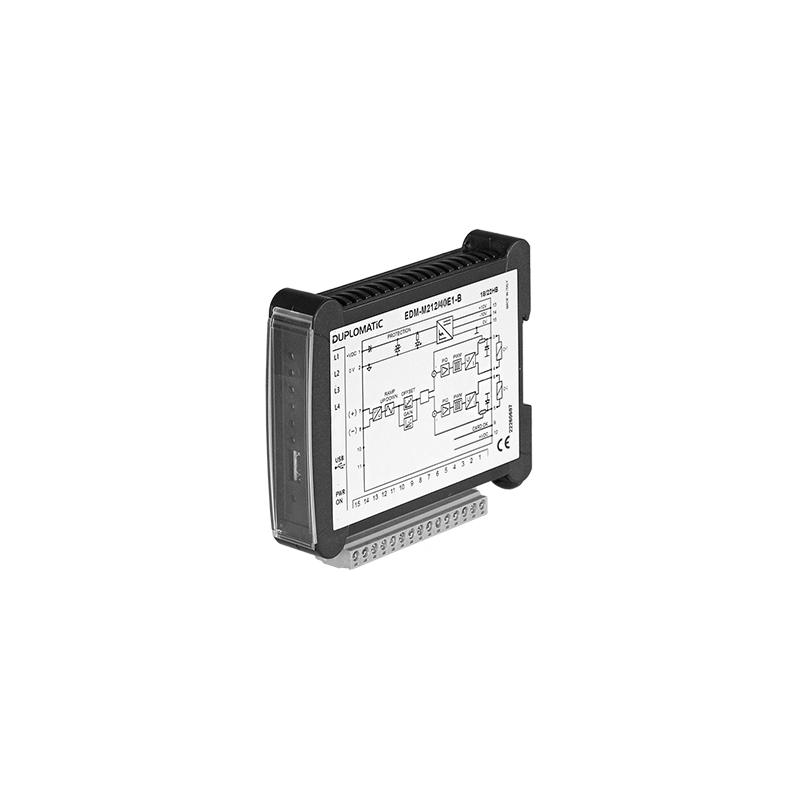

Duplomatic EDM-M131 Valf Sürücü Kartı

Name: Duplomatic EDM-M131 Valf Sürücü Kartı
Brand: Duplomatic
SKU: EDM-M131
Price: 18350.64 try

Fiyat : ₺18.350,64(KDV Dahil)

₺2.441,25 `den başlayan taksitlerle

Duplomatic EDM-M131 Valf Sürücü Kartı Kullanım Kılavuzu

Telefonla Sipariş

Favorilere Ekle

İstek Listeme Ekle

Fiyat Düşünce Haber Ver

Kargo Bedava

Gelince Haber Ver

Artır Azalt

Duplomatic EDM-M131 Valf Sürücü Kartı

Duplomatic EDM-M131, açık çevrim oransal valf kontrolü için geliştirilmiş dijital amplifikatör kartıdır. PWM kontrollü yapısı sayesinde yüksek akım gerektiren solenoid valflerin hassas ve stabil şekilde sürülmesini sağlar. DIN ray montajına uygun kompakt yapısı ile endüstriyel hidrolik ve otomasyon uygulamalarında güvenilir performans sunar.

✔ Açık çevrim oransal valf kontrolü
✔ PWM kontrollü dijital amplifikatör
✔ 9 – 32 V DC besleme gerilimi
✔ 1600 mA maksimum çıkış akımı
✔ 100 Hz PWM frekansı
✔ DIN ray montaj uyumu
✔ Mikro USB üzerinden yazılım konfigürasyonu
✔ Kısa devre ve açık devre koruması

Ürün Açıklaması

Duplomatic EDM-M131 dijital amplifikatör kartı, açık çevrim oransal valflerin hassas kontrolü için tasarlanmıştır. PWM çıkış katı sayesinde solenoid akımını referans sinyaline göre kontrol ederek sıcaklık değişimlerinden ve yük empedansından bağımsız stabil çalışma sağlar.

Kart; DSE5 ve QDE5 serisi yüksek akım gerektiren tek bobinli oransal valflerin kontrolü için optimize edilmiştir. Mikro USB bağlantısı üzerinden yazılım ile parametrik ayarlama yapılabilmektedir.

DIN EN 50022 ray montajına uygun kompakt yapısı sayesinde pano içi uygulamalarda kolay entegrasyon sağlar.

Teknik Bilgiler

Marka	Duplomatic
Model	EDM-M131
Seri	Series 40
Doküman No	89 252/322 ED 1/10
Ürün Tipi	Dijital valf sürücü kartı
Kullanım Amacı	Açık çevrim oransal valf kontrolü
Kontrol Tipi	PWM kontrollü dijital amplifikatör
Besleme Gerilimi	9 – 32 V DC
Maksimum Giriş Akımı	5.5 A
Maksimum Çıkış Akımı	1600 mA
Minimum Çıkış Akımı	200 mA
Akım Limiti	1958 mA
PWM Frekansı	100 Hz
Referans Sinyali	±10 V, 0 – 10 V, 4 – 20 mA
Ek Yardımcı Gerilimler	+10 V DC / -10 V DC
Dijital Giriş	Enable girişi
Sigorta	6 A medium time lag
Bağlantı Tipi	15 kutuplu terminal blok + micro USB
Montaj Tipi	DIN EN 50022 ray montajı
Koruma Sınıfı	IP20
Gövde Malzemesi	ABS
Boyutlar	23 x 98 x 122 mm
Çalışma Sıcaklığı	-20 °C ... +70 °C
Ağırlık	0.15 kg
EMC Uyumluluğu	2014/30/EU
Uyumlu Valfler	DSE5, QDE5

Özellikler

Tek solenoid oransal valf kontrolü
Akım kontrollü PWM çıkış yapısı
USB üzerinden yazılım konfigürasyonu
Kısa devre koruması
Açık bobin algılama özelliği
Ayarlanabilir ramp fonksiyonları
100 Hz PWM çıkış frekansı
Yüksek akım destekli çıkış yapısı
Kompakt DIN ray montaj tasarımı

Uygulama Alanları

Endüstriyel hidrolik sistemler
Oransal valf kontrol uygulamaları
Makine otomasyonu
Mobil hidrolik sistemler
Endüstriyel kontrol panoları
Proses kontrol sistemleri
Yüksek akım gerektiren valf uygulamaları

Avantajlar

Duplomatic EDM-M131 dijital valf sürücü kartı; yüksek çıkış akımı, hassas PWM kontrolü, kompakt DIN ray yapısı ve gelişmiş koruma özellikleri sayesinde endüstriyel hidrolik uygulamalarda güvenilir ve stabil valf kontrolü sağlar.
