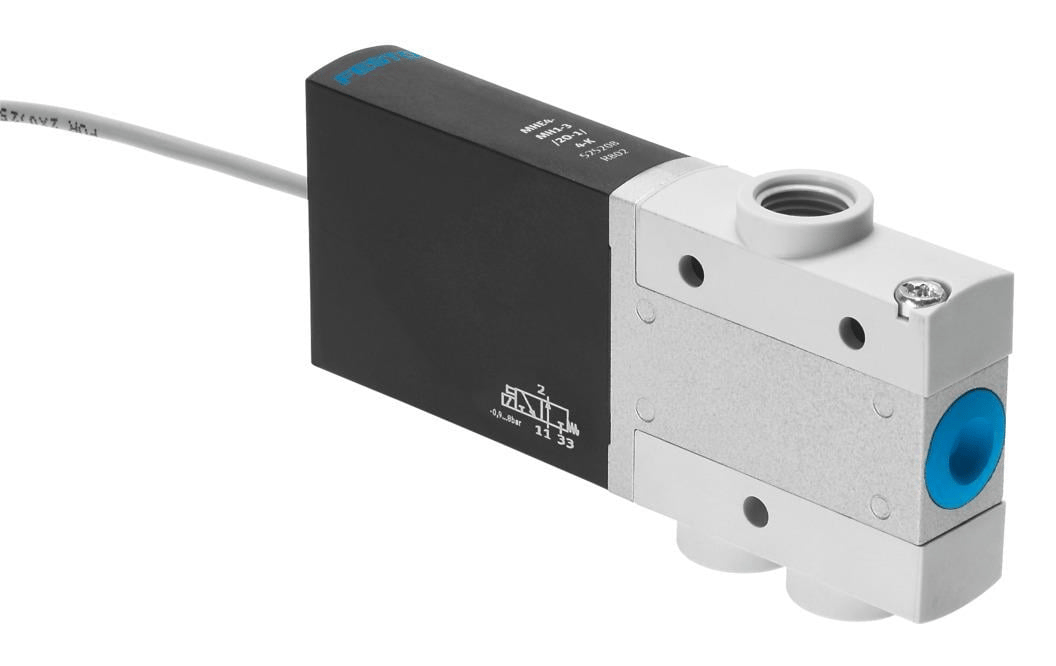

Festo 525189 MHE4-MS1H-3/2G-1/4-K Selenoid valf

Teknik veriler

• Valf fonksiyonu3/2 kapalı tek bobinli
• Çalıştırma türüelektrikli
• Yapı genişliği18 mm
• Standart nominal debi (DIN 1343'e göre normalleştirilmiş)400 l/dak
• Pnömatik çalışma bağlantısıG1/4
• Çalışma gerilimi24V DC
• Çalışma basıncı-0.09 MPa ... 0.8 MPa
• Çalışma basıncı-0.9 bar ... 8 bar
• Çalışma basıncı-13.05 psi ... 116 psi
• Tasarımbasınç tahliyeli oturmalı valf
• Geri alma türümekanik yay
• Koruma türüIP65
• RuhsatRCM işareti c UL us - Tanınan (OL)
• CE işareti (bkz. Uygunluk Beyanı)AB EMC direktifine göre AB RoHS direktifine göre
• UKCA işareti (bkz. Uygunluk Beyanı)EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
• Nominal genişlik4 mm
• Izgara ölçüsü24 mm
• Izgara ölçüsüne ilişkin notValfler arasındaki minimum mesafe 6 mm'dir.
• Hava tahliye fonksiyonukısılabilir
• Sızdırmazlık prensibiyumuşak
• Montaj konumuherhangi bir
• Manuel kumandabasmalı
• Kontrol türüdoğrudan
• Akış yönükısıtlı bir şekilde tersine çevrilebilir
• Sembol00991308
• Örtüşmenegatif kapsama
• Ters polarite korumasıiki kutuplu
• İlave fonksiyonlarKıvılcım sönmesi Tutma akımı azaltımı Koruyucu devre
• Çalışma basıncı tersine çevrilebilir-0.09 MPa ... 0.1 MPa
• Çalışma basıncı tersine çevrilebilir-0.9 bar ... 1 bar
• Çalışma basıncı tersine çevrilebilir-13.05 psi ... 14.5 psi
• Maks. anahtarlama frekansı210 Hz
• Kapama anahtarlama süresi3.5 ms
• Açma anahtarlama süresi3.5 ms
• Kapama anahtarlama toleransı% +10/ % -40
• Açma anahtarlama toleransı+%10/%30
• 1 Hz'den itibaren anahtarlama süresi yayılımı0.3 ms
• Devreye girme süresi100%
• Bobin karakteristik değerleri24 V DC: düşük akım fazı 2,125 W, yüksek akım fazı 8,5 W
• İzin verilen gerilim dalgalanmaları+/- 10%
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
• Osilasyon direnciFN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
• Şok direnciFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
• Korozyon direnci sınıfı KBK2 - orta derece korozyona maruziyet
• LABS uygunluğuVDMA24364-B1/B2-L
• Temiz oda sınıfıISO 14644-1 uyarınca Sınıf 6
• Akışkan sıcaklığı-5 °C ... 60 °C
• Ortam sıcaklığı-5 °C ... 60 °C
• Ürün ağırlığı270 g
• Elektrik bağlantısıKablo
• Kablo uzunluğu2.5 m
• Montaj türügeçiş deliği ile
• Pnömatik bağlantı 1G1/4
• Pnömatik bağlantı 2G1/4
• Pnömatik bağlantı 3G1/4
• Malzeme hakkında notRoHS uyumlu
• Sızdırmazlık elemanları malzemesiHNBR NBR
• Gövde malzemesiÇinko pres döküm, kaplamalı
• Kablo kılıfı malzemesiPUR
• Vida malzemesiÇelik, galvanize
