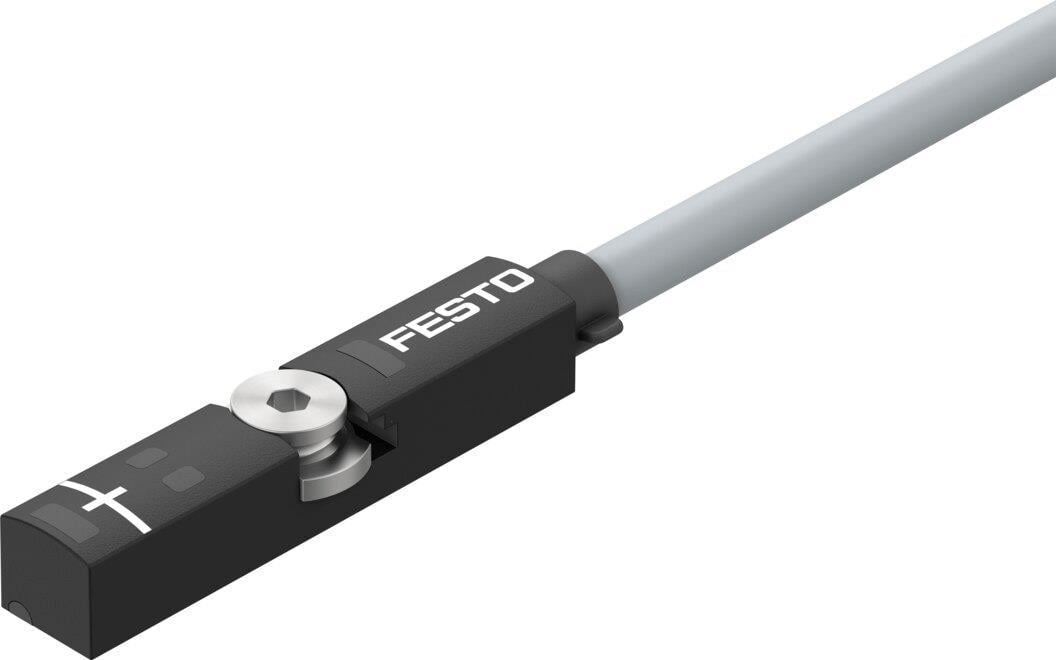

Festo 8138001 Yaklaşım sensörü|Silindir Sensörü SMT-8M-A-NO-24V-E-7,5-OE

Teknik veriler

• TasarımT oluğu için
• Standarda dayalıEN 60947-5-2
• Sembol00997287
• RuhsatRCM işareti c UL us - Listelenmiş (OL)
• CE işareti (bkz. Uygunluk Beyanı)AB EMC direktifine göre AB RoHS direktifine göre
• UKCA işareti (bkz. Uygunluk Beyanı)EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
• Sertifikayi düzenleyen kuruluşUL E232949
• Özellikleryağa dayanıklı
• Malzeme hakkında notRoHS uyumlu halojensiz
• Uygulama notuhttps://www.festo.com/Drive-Sensor-Overview
• Ölçme büyüklüğüPozisyon
• Ölçüm prensibimanyeto dirençli
• Ortam sıcaklığı-40 °C ... 85 °C
• Tekrarlama hassasiyeti0.2 mm
• Anahtarlama çıkışıNPN
• Anahtarlama elemanı işleviNormalde kapalı kontak
• Açma süresi≤1.3 ms
• Kapanma zamanı≤7.3 ms
• Maks. anahtarlama frekansı130 Hz
• Maks. çıkış akımı100 mA
• Bağlantı takımlarında maks. çıkış akımı100 mA
• Maks. anahtarlama kapasitesi DC2.8 W
• Bağlantı takımlarında maks. anahtarlama kapasitesi DC2.8 W
• Gerilim düşüşü<1.5 V
• Kısa devre dayanımıevet
• Aşırı yük dayanımımevcut
• Nominal çalışma gerilimi DC24 V
• Çalışma gerilimi aralığı DC5 V ... 30 V
• Ters polarite korumasıtüm elektrik bağlantıları için
• Elektrik bağlantısı 1, bağlantı türüKablo
• Elektrik bağlantısı 1, bağlantı teknolojisiaçık uç
• Elektrik bağlantısı 1, kutup/damar sayısı3
• Çıkış yönü bağlantıuzunlamasına
• Test koşulları hatTalep üzerine test koşulları Burulma mukavemeti:> 300.000 döngü, ±270°/0,1 m Eğilme yorulma mukavemeti: >50000 devir, bükülme yarıçapı 5 mm Enerji zinciri: > 5 milyon döngü, bükülme yarıçapı 28 mm
• Kablo uzunluğu7.5 m
• Kablo özelliğiEnerji zincirleri için uygun/robotlar için uygun
• Kablo kılıfının rengigri
• Kablo kılıfı malzemesiTPE-U(PUR)
• Yalıtım kılıfı malzemesiPP
• Damar uçlarıKablo pabucu
• Montaj türüvidalanarak sabitlenmiş Yukarıdan oluğa yerleştirilebilir
• Maks. sıkma torku0.6 Nm
• Montaj konumuherhangi bir
• Ürün ağırlığı85.1 g
• Gövde rengisiyah
• Gövde malzemesiyüksek alaşımlı paslanmaz çelik
• Anahtarlama durumu göstergesiSarı LED
• Fonksiyon yedek göstergesiTuruncu LED
• Esnek kablo döşemede ortam sıcaklığı-20 °C ... 85 °C
• Koruma türüIP65 IP68 IP69K
• LABS uygunluğuVDMA24364-B2-L
• Lityum-iyon bataryaların üretimi için uygunlukDüşük Cu/Zn/Ni değerlerine sahip batarya üretimi için uygundur (F1a)
• Temiz oda sınıfıStatik monte eleman, ISO 14644-1 uyarınca anlamlı bir değerlendirme mümkün değil
