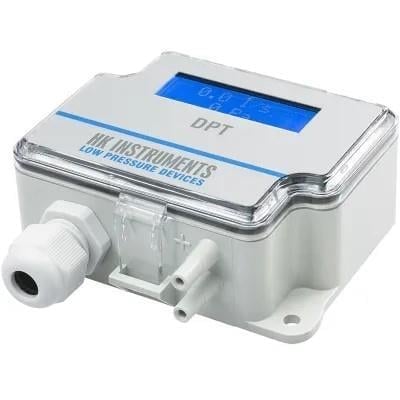

HK Instruments DPT7000-R8-LCD – Hava İçin Ekranlı Fark Basınç Sensörü
Yüksek aralık ölçümü için entegre LCD ekranlı diferansiyel basınç transmitteri
Temel Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|
| Ortam | Hava ve diğer nötr, yanıcı olmayan gazlar |
| Seçilebilir Ölçüm Aralıkları | 0…1.000 Pa, 0…1.500 Pa, 0…2.000 Pa, 0…2.500 Pa, 0…3.000 Pa, 0…4.000 Pa, 0…5.000 Pa, 0…7.000 Pa |
| Çıkış Sinyali | 0–10 V DC veya 4–20 mA (kullanıcı tarafından seçilebilir) |
| Besleme Gerilimi | 24 V DC / 24 V AC |
| Ekran | Gerçek zamanlı basınç değerini gösteren entegre LCD |
| Tipik Uygulamalar | HVAC sistemleri, havalandırma kanalı basınç izleme, fan ve filtre kontrolü, temiz oda ve endüstriyel proses ölçümleri |
| Montaj | Duvar veya kanal montajına uygun kompakt muhafaza |
| Koruma Sınıfı | IP54 (montaj koşullarına bağlı olarak tipik) |
Özet
DPT7000-R8-LCD, 7.000 Pa’ya kadar geniş ölçüm aralığı sunan, hava basınç farkını hassas biçimde izlemek için tasarlanmış güvenilir bir sensördür. Sekiz farklı ölçüm aralığı seçeneği, sahada anlık okuma için LCD ekran, ve çift çıkış sinyali (0–10 V DC veya 4–20 mA) ile HVAC ve endüstriyel uygulamalarda yüksek hassasiyet ve esneklik sağlar. 24 V DC/AC besleme ile çalışır ve zorlu ortamlarda güvenle kullanılabilir.
HK Instruments DPT7000-R8-LCD – Differential Pressure Sensor for Air
High-range differential pressure transmitter with integrated LCD display
Key Specifications
| Feature | Specification |
|---|
| Medium | Air and other neutral, non-combustible gases |
| Selectable Measuring Ranges | 0…1,000 Pa, 0…1,500 Pa, 0…2,000 Pa, 0…2,500 Pa, 0…3,000 Pa, 0…4,000 Pa, 0…5,000 Pa, 0…7,000 Pa |
| Output Signal | 0–10 V DC or 4–20 mA (user-selectable) |
| Supply Voltage | 24 V DC / 24 V AC |
| Display | Integrated LCD for real-time differential pressure readings |
| Typical Applications | HVAC systems, ventilation duct pressure monitoring, fan and filter control, clean-room and industrial process measurement |
| Mounting | Wall or duct installation with compact enclosure |
| Protection Class | IP54 (typical, depending on installation) |
Summary
The DPT7000-R8-LCD is a versatile, high-range differential pressure sensor designed for accurate air pressure monitoring up to 7,000 Pa. It offers eight user-selectable measuring ranges, a clear LCD for on-site readings, and dual selectable output signals (0–10 V DC or 4–20 mA). Operating on 24 V DC/AC, it is ideal for demanding HVAC and industrial applications requiring wide measurement capability and reliable performance.
