Marmatek Nor145 Ses Seviye Ölçer ve Akustik Analizör Sınıf 1

Marmatek Nor145 Ses Seviye Ölçer ve Akustik Analizör, çevresel gürültü ölçümleri, bina akustiği analizleri, işyeri gürültü değerlendirmeleri ve profesyonel frekans analizleri için geliştirilmiş yüksek performanslı bir ölçüm sistemidir. Nor1209 ½” preamplifikatör ve Nor1227 ½” ölçüm mikrofonu ile birlikte sunulan cihaz, IEC, ANSI ve DIN standartlarına uygun Sınıf 1 hassasiyet seviyesinde ölçüm gerçekleştirir. Geniş analiz seçenekleri, gelişmiş bağlantı özellikleri ve kullanıcı dostu dokunmatik ekranı sayesinde akustik mühendisleri ve profesyonel ölçüm uzmanları için kapsamlı bir çözüm sunar.

Ürün Açıklaması

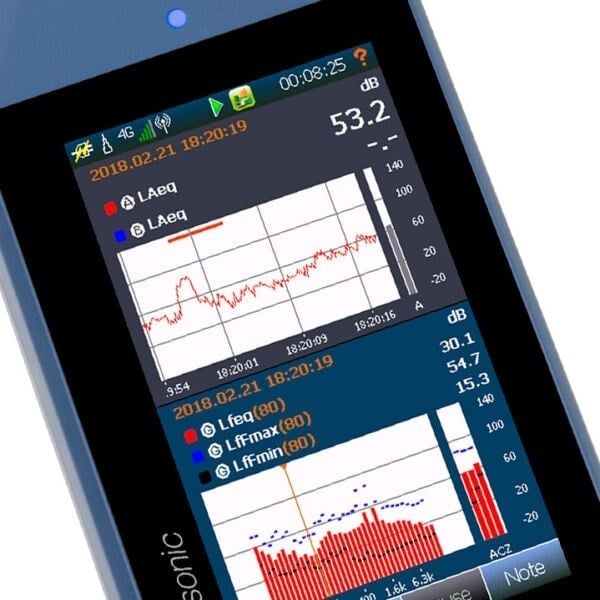

Nor145, çevresel gürültü ölçümleri, iş sağlığı ve güvenliği uygulamaları, bina akustiği değerlendirmeleri ve gelişmiş frekans analizleri için tasarlanmış profesyonel bir ses analizörüdür. Büyük renkli dokunmatik ekranı ve sezgisel kullanıcı arayüzü sayesinde sahada hızlı ve kolay kullanım sağlar.

Dahili GPS, ses kaydı, metin notları ve görüntü kaydı özellikleri sayesinde yapılan ölçümler eksiksiz şekilde dokümante edilebilir. NorVirtual ve NorRemote uygulamaları aracılığıyla cihaz uzaktan kontrol edilebilir ve ölçüm verileri gerçek zamanlı olarak görüntülenebilir.

NorCloud entegrasyonu sayesinde uzun süreli çevresel gürültü izleme projelerinde ölçüm sonuçları bulut ortamında saklanabilir ve internet üzerinden erişilebilir. Nor850 yazılımı ile birlikte kullanıldığında gelişmiş bina akustiği analizleri ve profesyonel raporlama işlemleri gerçekleştirilebilir.

Paralel FFT ve 1/3 oktav analizleri, reverberasyon süresi ölçümleri, STIPA konuşma anlaşılırlığı değerlendirmeleri ve çevresel gürültü analizleri sayesinde tek cihazla çok sayıda akustik ölçüm uygulaması gerçekleştirilebilir.

Teknik Bilgiler

Uyumlu Standartlar

• IEC 61672
• IEC 61260
• DIN 45657
• ANSI S1.4
• ANSI S1.11
• ANSI S1.43
• IEC 60651
• IEC 60804
• ISO 16283
• ISO 717
• IEC 60268-16 Rev.5 (STIPA)

Opsiyonel Modüller

• GPS ve harici IP kamera desteği
• 1/1 ve 1/3 oktav bant filtreleri
• Ses kayıt modülü
• Gelişmiş işaretleyici sistemi
• Dahili sinyal üreteci
• T20 ve T30 reverberasyon ölçümleri
• Bina akustiği analiz paketi
• Çevresel gürültü değerlendirme paketi
• FFT analiz modülü
• Dahili WLAN ve LTE modem
• STIPA konuşma anlaşılırlığı ölçümü

Özellikler

• Sınıf 1 hassasiyet seviyesinde ölçüm
• FFT ve 1/3 oktav analizlerinin eş zamanlı çalışması
• 5 ms çözünürlüklü zaman profilleri
• Ses, fotoğraf ve metin notları oluşturabilme
• 5 bağımsız olay tetikleyici sistemi
• 0–120 saniye ses ön tetikleme fonksiyonu
• Grafiksel geri silme ve duraklatma özelliği
• Akıllı telefon ve tablet üzerinden uzaktan kontrol
• NorCloud ile uzaktan izleme imkanı
• Excel ve profesyonel raporlama yazılımlarıyla uyumluluk
• Bina akustiği ve çevresel gürültü analizleri
• Profesyonel saha ve laboratuvar uygulamalarına uygun yapı

Kullanım Alanları

• Çevresel gürültü ölçümleri
• İşyeri gürültü değerlendirmeleri
• Bina akustiği analizleri
• Ses yalıtım ölçümleri
• Reverberasyon süresi testleri
• STIPA konuşma anlaşılırlığı ölçümleri
• Ürün gürültü testleri
• Endüstriyel akustik analizler
• Çevresel gürültü izleme istasyonları
• Akustik danışmanlık projeleri
• Araştırma ve laboratuvar çalışmaları
• Genel ses ve titreşim analizleri

Paket İçeriği

Avantajlar

Nor145 Ses Seviye Ölçer ve Akustik Analizör, çevresel gürültü ölçümlerinden bina akustiği analizlerine kadar geniş bir uygulama alanında profesyonel performans sunar. Sınıf 1 hassasiyeti, gelişmiş analiz özellikleri, uzaktan erişim desteği, NorCloud entegrasyonu ve kapsamlı raporlama imkanları sayesinde akustik mühendisleri, danışmanlık firmaları, laboratuvarlar ve kamu kurumları için güçlü ve güvenilir bir ölçüm çözümüdür.

Çevresel / Genel modda mevcut görünümler şunlardır:

Ses seviye ölçer görüntüsü	Seviye ve frekans (L/f) tekli görünüm – dikey	Frekans/Seviye (L/F) göstergesi – tek görünümlü. Yatay
Zaman/Seviye (L/t) göstergesi – tek görünümlü. Dikey	Zaman/Seviye (L/t) göstergesi – tek görünümlü. Yatay	Çift görünüm L/t ve L/f
Kümülatif ve Olasılık Dağılım Fonksiyonu /PDF) – dikey görünüm	Kümülatif ve Olasılık Dağılım Fonksiyonu /PDF) – yatay görünüm	Sayısal bir tablo tüm grafik görünümlerle ilişkilendirilir – grafik ve sayısal görünüm arasında geçiş yapmak için SEKME düğmesine basmanız yeterlidir. Hem tek hem de bölünmüş ekranla çalışır.
FFT ve 1/3 oktav ile bölünmüş görünüm. Bağlantı imleci özelliği, imleci FFT ve 1/3 oktav ekranlarında birbirine bağlayarak frekans alanında manevra yapmayı kolaylaştırır	FFT (yatay) FFT spektrumlarını yatay olarak görüntüler	FFT (yatay) FFT spektrumları
Duraklatma modunda grafiksel geri silme. İstenmeyen gürültü olaylarını kaldırmak için imleci hareket ettirin ve ölçümü sürdürmek için devam et düğmesine basın.

Bina Akustik Ölçümü

Norsonic için, bina akustik analizörü geliştirme konusunda dünyanın en bilinir markasıdır diyebiliriz. Nor145 ses seviyesi ölçerde bu konuda bir istisna değil :)

Tek kanallı bağımsız bina akustik analizörü olarak veya hotspot özelliği sayesinde gelişmiş Nor850 çok kanallı yazılımı için bina akustik analizörü (kablosuz) olarak kullanılabilir.

Nor145, kaynak oda seviyesi ölçümlerinin uyarılması veya yankılanma (reverberation) süresi ölçümlerinin uyarılması için dahili bir sinyal üreteci sunar. Sonuçlar, ISO 16283 Standardı gerekliliklerine uygun olarak ölçülür. Ek arka plan seviyesi ölçüm sonuçlarıyla Nor145, ISO 717’ye göre nihai hava kaynaklı ses yalıtım endeksleri DnT ve Rw’nin hesaplamalarını yapabilir. Elbette, Nor277 gibi adım simülatörü kullanarakta darbe ses yalıtım endeksi Ln,w ölçümleri yapabilir.

Yankılanma süresi uyarımı alternatif olarak impulsif bir kaynağa dayalı olabilir. Her durumda Nor145, T15, T20 ve T30 sonuçlarını paralel olarak hesaplar.

Nor145 analizörü, Nor850 yazılımıyla sorunsuz bir şekilde entegre edilmiştir; Nor850 Ölçüm Sistemine harici bir cihaz olarak bağlanabilir veya ölçüm sonuçları Nor850 Raporlama sistemininde değerlendirilebilir.

Özellikleri

• Uluslararası ve ulusal standartlara göre hava, cephe ve darbe ses yalıtım endekslerinin eksiksiz hesaplanması
• Nor850’den kontrol edilen bir veya iki Nor145 kullanarak kablosuz tek veya çift kanallı ölçümler
• T15, T20, T30, Tmax ve EDT’nin paralel hesaplanması ile yankılanma süresi ölçümleri
• Yankı bozulmalarının topluluk ortalaması
• Darbe uyarımına dayalı yankılanma bozulmalarının geriye doğru entegrasyonu
• Bireysel RT azalma hatlarının kullanıcı tarafından ayarlanması
• Beyaz, pembe veya bant geçiren filtreli gürültüye sahip sinyal üreteci
• Karşılık gelen yerleşik enerjik veya aritmetik ortalama ile birden fazla mikrofon ve hoparlör konumunu destekler
• Tüm bireysel ölçüm detayları ve proje ilerlemesi hakkında bilgi içeren projeye genel bakış
• Nor850 raporlama yazılımı ile sorunsuz entegrasyon
• Bina akustiği modu, projenizde iyi bir iş akışı ve kontrol sağlamak için uygulamaya özel ekranlar sunar.

Bina akustiği modu, projenizde iyi bir iş akışı ve kontrol sağlamak için uygulamaya özel ekranlar sunar.

Bina Akustiği – Üst çerçeve, arka plan gürültüsü ile alıcı odası seviyesini gösterir. Ölçümde istenmeyen gürültünün görünüp görünmediğini değerlendirmek için L/t’yi alt çerçevede çalıştırma	Bina akustiği – derecelendirme görünümü 1, tek sayı endeksi ile birlikte hesaplanan ses yalıtımı	Bina akustiği – derecelendirme görünümü 2, spektrum uyarlama terimleriyle birlikte tek sayı endeksini sunmak için sayısal tablo.
Bina akustiği – derecelendirme görünümü 3, analizin tüm sayısal sonuçları ve bir seviye genel bakış grafiği.	Bina akustiği – derecelendirme görünümü 4, arka plan gürültüsü ve alıcı oda seviyeleri	Bina akustiği – derecelendirme görünümü, # ekran tuşu belirli kaynak konumları arasında geçiş yapar
Bina akustiği – derecelendirme görünümü, R’w derecelendirmesi	Bina akustiği – RT görünümü.	RT ölçümleri için sunulan çeşitli görünümlerden iki örnek resim.
Bina akustiği – RT süresinin manuel olarak uyarlanması mümkündür.

STIPA temelli STI Hesaplaması

• STI modu, STIPA standardının en son revizyonu olan IEC 60268-16 revizyon 5’i destekler.
• Ek özellikler, arka plan gürültüsü düzeltme ve işitsel düzeltmedir.
• Arka plan gürültü düzeltmesi açılabilir/kapatılabilir.
• STIPA gürültü sinyali çok yüksek veya çok düşükse, işitsel düzeltme STI değerinde daha düşük bir puan verir. Normalde açık olmalıdır, ancak standardın en son revizyonu, bazı özel durumlarda kapatılmasını tavsiye eder.
• Dahili sinyal üreteci STIPA sinyalini üretir.
• Tam bir ölçüm dizisi sadece 21 saniye sürer.

STIPA modunun kullanımı kolay ve sezgiseldir. Ekran, iki çerçeveli sabit bir görünümden oluşur. Üst kısım her bir frekans bandını gösterirken, alt kısım bir çubuk grafik ile birlikte ölçülen değerleri gösterir.	STIPA – Ekranın alt kısmını seçip TBL düğmesine basarak, STIPA oktavlarının her biri için iki modülasyon indeksi görüntülenecektir.
