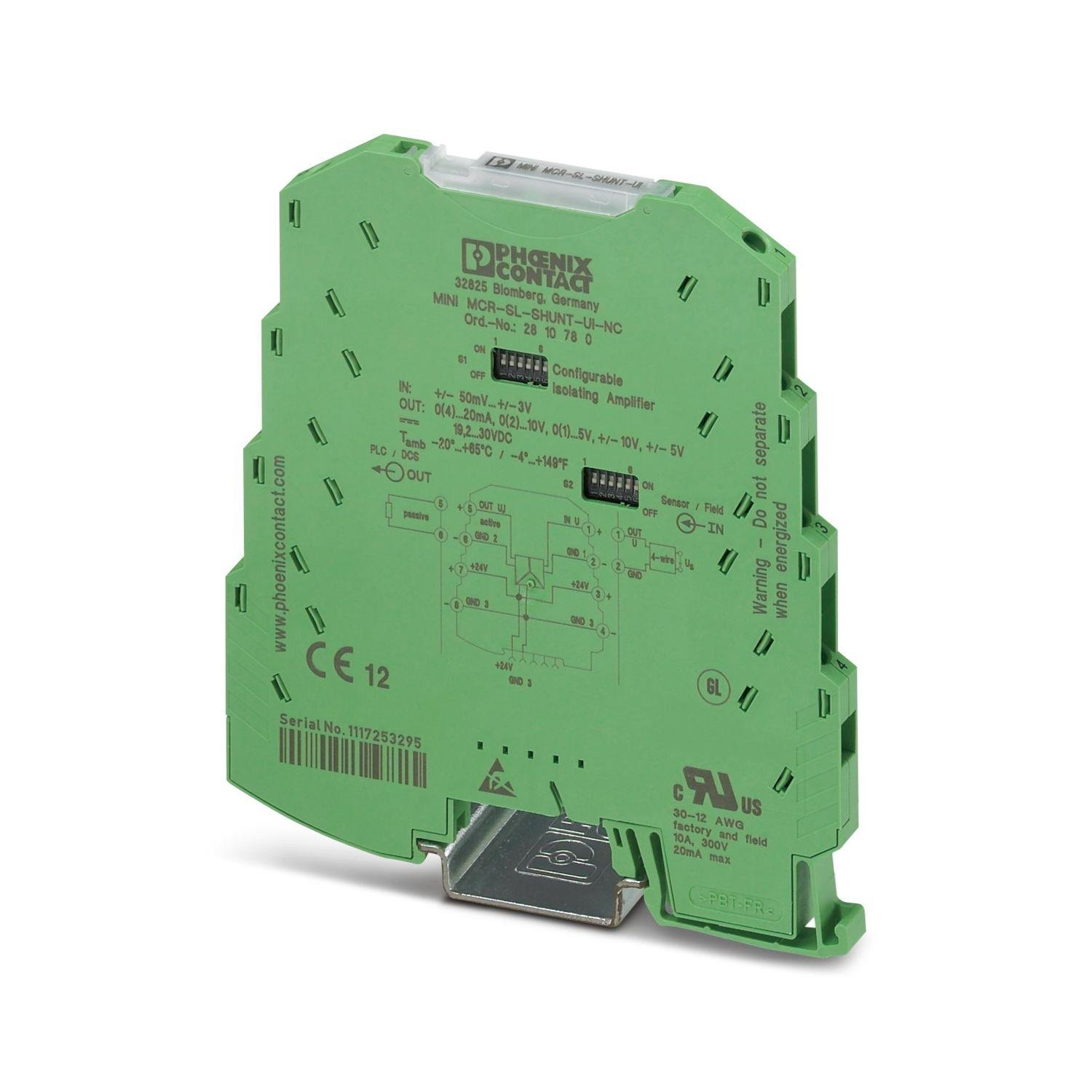

Phoenix Contact 2810780 MINI MCR-SL-SHUNT-UI-NC - Sinyal çevirici
MINI MCR-SL-SHUNT-UI-NC - Sinyal çevirici
2810780
MCR 3-yollu izolasyon kuvvetlendirici, konfigüre edilebilir giriş/çıkış, mV seviyesinde analog sinyallerin elektriksel izolasyonu ve dönüşümü için, tek ve çift kutuplu, vidalı bağlantı, konfigüre edilmiş
| Kategori | Özellik / Değer |
|---|
| Genel Bilgiler | |
| Ürün Tipi | Sinyal çevirici |
| Ürün Gamı | MINI Analog |
| Kanal Sayısı | 1 |
| Konfigürasyon | DIP anahtarları |
| İzolasyon Karakteristikleri | EN 61010’a uygun temel izolasyon |
| Aşırı Gerilim Kategorisi | II |
| Kirlilik Sınıfı | 2 |
| Ürün Numarası | 2810780 |
| Satış Kodu | DK1 |
| Ürün Kodu | DK1131 |
| GTIN | 4046356305341 |
| Menşe Ülke | Almanya (DE) |
| Renk | Yeşil (RAL 6021) |
| Ambalajlı Ağırlık | 117,8 g |
| Ambalajsız Ağırlık | 117,7 g |
| Montaj Tipi | DIN rayı montajı (35 mm) |
| Montaj Konumu | Herhangi bir konum |
| Muhafaza Malzemesi | PBT |
| Elektriksel Özellikler | |
| Nominal Besleme Gerilimi | 24 V DC |
| Besleme Gerilimi Aralığı | 19,2 … 30 V DC |
| Maks. Akım Tüketimi | < 25 mA |
| Güç Tüketimi | < 450 mW (Akım çıkışı) |
| İzolasyon (Giriş/Çıkış/Besleme) | EN 61010’a uygun temel izolasyon |
| Nominal İzolasyon Gerilimi | 30 V AC / 50 V DC |
| Test Gerilimi | 1,5 kV AC (50 Hz, 60 s) |
| Sınır Frekansı | 100 Hz / 30 Hz anahtarlanabilir |
| Kademe Tepkisi (10–90%) | 3,5 ms (100 Hz) |
| Maks. Sıcaklık Katsayısı | < 0,01 %/K |
| Tipik Sıcaklık Katsayısı | < 0,002 %/K |
| İletim Hatası Maks. | ≤ 0,2 % / < 0,4 % (Ayarlamasız) |
| Giriş (Gerilim) | |
| Giriş Sayısı | 1 |
| Konfigüre Edilebilir | Evet, konfigüre edilmemiş |
| Gerilim Giriş Aralıkları | -50 mV … 50 mV, -60 mV … 60 mV, …, 0 V … 3 V (çoklu seçenekler) |
| Maks. Giriş Gerilimi | ~3 V DC |
| Giriş Direnci | ~10 kΩ |
| Çıkış (Gerilim / Akım) | |
| Çıkış Sayısı | 1 |
| Konfigüre Edilebilir | Evet, konfigüre edilmemiş |
| Gerilim Çıkış Aralıkları | 0 … 10 V, 2 … 10 V, 0 … 5 V, 1 … 5 V, -10 … 10 V, -5 … 5 V |
| Akım Çıkışı | 0 … 20 mA, 4 … 20 mA |
| Yük Direnci (Gerilim Çıkışı) | ≥ 10 kΩ |
| Yük Direnci (Akım Çıkışı) | < 500 Ω (20 mA’de) |
| Dalgalanma | < 20 mVSS (500 Ω’da / 10 kΩ’da) |
| Bağlantı | |
| Bağlantı Yöntemi | Vidalı bağlantı |
| Bağlantı Sistemi | 2 iletkenli |
| Kablo Soyma Uzunluğu | 12 mm |
| Vida Yivi | M3 |
| Tek Telli Kablo Kesiti | 0,2 … 2,5 mm² |
| Çok Damarlı Kablo Kesiti | 0,2 … 2,5 mm² |
| AWG Kablo Kesiti | 26 … 12 |
| Boyutlar | |
| Genişlik | 6,2 mm |
| Yükseklik | 93,1 mm |
| Derinlik | 102,5 mm |
| Ortam Koşulları | |
| Koruma Sınıfı | IP20 |
| Çalışma Sıcaklığı | -20 … 65 °C |
| Depolama / Nakliye Sıcaklığı | -40 … 85 °C |
| Rakım | ≤ 2000 m |
| İzin Verilen Nem | %5 … 95 (yoğunlaşma yok) |
| Yangın Koruma (Demiryolu) | R22, R23, R24: HL1 – HL2 |
| Sertifikalar ve Standartlar | |
| CE | CE uyumlu |
| UKCA | UKCA uyumlu |
| UL | UL 508 Recognized, Class I Div. 2, Groups A-D T4 |
| Gemi İnşa Onayı | DNV GL TAA000020N |
| EMC / Elektromanyetik Uyumluluk | EN 61000-6-2, EN 61000-6-4, diğer IEC/EN standartları |
| Ölçme Aralığı Son Değerinden Tipik Deviasyon | 6 % |
