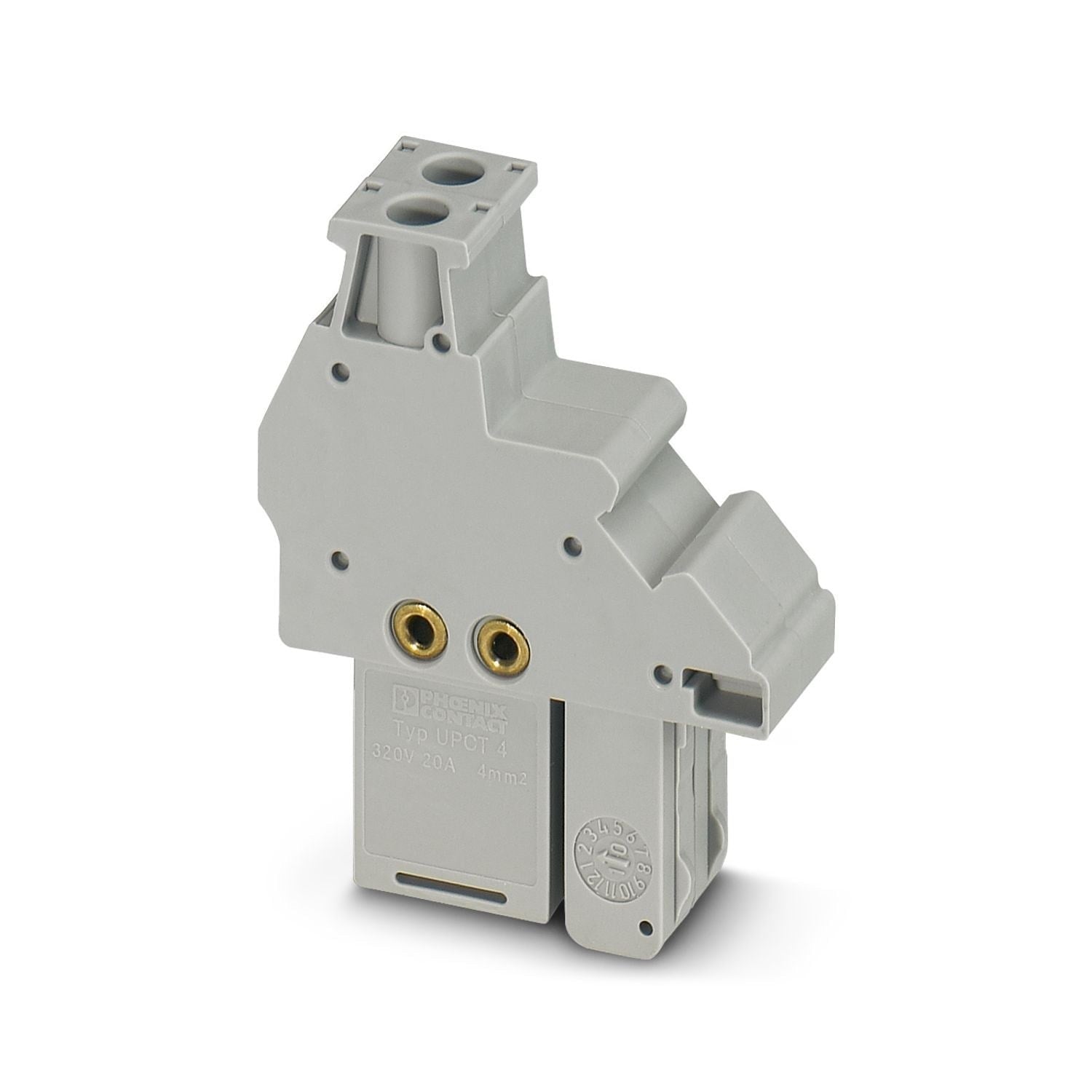

Phoenix Contact 3057461 UPCT 4/2 Kısa Devre Konnektörü

Phoenix Contact 3057461 UPCT 4/2 kısa devre konnektörü, elektrik bağlantı sistemlerinde güvenli ve hızlı potansiyel köprüleme işlemleri için tasarlanmış, 2 kutuplu ve entegre otomatik kısa devre fonksiyonuna sahip profesyonel bir bağlantı elemanıdır.

UPCT 4/2 modeli, vidalı bağlantı teknolojisi sayesinde güvenilir elektriksel temas sağlar. Kompakt yapısı, yüksek izolasyon özellikleri ve IEC 61984 standardına uygun tasarımı ile endüstriyel otomasyon, kontrol panoları ve ölçüm uygulamalarında güvenle kullanılabilir.

Öne Çıkan Özellikler

• Entegre otomatik kısa devre fonksiyonu
• 2 kutuplu bağlantı yapısı
• 4 mm² nominal kesit desteği
• 20 A nominal ve maksimum yük akımı
• 320 V nominal gerilim
• Vidalı bağlantı teknolojisi
• IEC 61984 standardına uygun bağlantı
• Kompakt ve dayanıklı PA izolasyon gövdesi
• UL 94 V0 yanmazlık sınıfı
• Demiryolu uygulamaları için yangın koruma uygunluğu

Kullanım Alanları

• Endüstriyel kontrol panoları
• Otomasyon sistemleri
• Elektrik dağıtım uygulamaları
• Ölçüm ve test sistemleri
• Terminal blok bağlantıları
• Makine ve tesis otomasyonu
• Demiryolu teknolojileri

Teknik Özellikler

• Ürün Tipi: Kısa devre fişi
• Model: UPCT 4/2
• Ürün Numarası: 3057461
• Kutup Sayısı: 2
• Pin Aralığı: 6,2 mm
• Potansiyel Sayısı: 2
• Nominal Kesit: 4 mm²
• Nominal Akım: 20 A
• Maksimum Yük Akımı: 20 A
• Nominal Gerilim: 320 V
• Bağlantı Yöntemi: Vidalı bağlantı
• Vida Yivi: M3
• Sıkma Torku: 0,6 ... 0,8 Nm
• Kablo Soyma Uzunluğu: 9 mm
• Standart: IEC 61984

İletken Özellikleri

• Tek telli iletken kesiti: 0,14 mm² ... 6 mm²
• Esnek iletken kesiti: 0,14 mm² ... 6 mm²
• AWG aralığı: 26 ... 10
• Plastik kılıfsız yüksüklü çok telli iletken: 0,14 mm² ... 4 mm²
• Plastik kılıflı yüksüklü çok telli iletken: 0,14 mm² ... 4 mm²
• Aynı kesit alanına sahip 2 tek damarlı iletken: 0,14 mm² ... 1,5 mm²
• Aynı kesit alanına sahip 2 çok damarlı iletken: 0,14 mm² ... 1,5 mm²

İzolasyon ve Malzeme Özellikleri

• Aşırı Gerilim Kategorisi: III
• Kirlilik Derecesi: 3
• Nominal Darbe Gerilimi: 4 kV
• İzolasyon Malzeme Grubu: I
• Yalıtım Malzemesi: PA
• Renk: Gri (RAL 7042)
• UL 94 Yanmazlık Sınıfı: V0
• Yalıtım Malzemesi Sıcaklık İndeksi: 130 °C
• Soğukta statik izolasyon uygulaması: -60 °C

Mekanik Ölçüler

• Genişlik: 12,4 mm
• Yükseklik: 38,5 mm
• Derinlik: 48,5 mm
• Uzunluk: 38,5 mm
• Birim Ağırlık: 19,88 g

Çevresel Özellikler

• Çalışma sıcaklığı: -60 °C ... maksimum çalışma sıcaklığı
• Stok/Nakliye sıcaklığı: -25 °C ... 60 °C
• Montaj sıcaklığı: -5 °C ... 70 °C
• Aktivasyon sıcaklığı: -5 °C ... 70 °C
• Çalışma nem aralığı: %20 ... %90
• Stok/Nakliye nem aralığı: %30 ... %70

Sertifikalar ve Standartlar

• IEC 61984 bağlantı standardı
• DIN EN 45545-2 demiryolu yangın koruma uygunluğu
• NFPA 130 yangın test gereklilikleri
• Duman yoğunluğu ve zehirlilik testlerinden geçmiştir

Paket İçeriği

• 10 x Phoenix Contact 3057461 UPCT 4/2 kısa devre konnektörü

Ürün Bilgileri

• GTIN: 4046356521802
• Ürün Kodu: BE1144
• Satış Kodu: BE1
• Gümrük Tarife No: 85366990
• Menşe Ülke: Polonya

Not

Phoenix Contact UPCT 4/2 kısa devre konnektörü, yüksek güvenilirlik gerektiren endüstriyel bağlantı uygulamaları için geliştirilmiştir. Doğru kullanım için bağlantı değerleri ve montaj talimatları dikkate alınmalıdır.
