| Uygulamaya Yönelik Not / Application Note | Yalnızca endüstriyel kullanım için | For industrial use only |

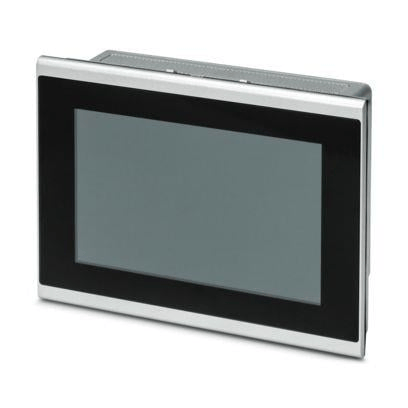

| Ürün Tipi / Product Type | Operatör paneli | Operator panel |
| İşlemci / Processor | Arm® Cortex®-A53, 1.6 GHz | Arm® Cortex®-A53, 1.6 GHz |
| İşletim Sistemi / Operating System | Yocto/Linux® | Yocto/Linux® |
| Veri Depolama / Data Storage | Flash eMMC, 8 GB | Flash eMMC, 8 GB |
| Slotlar / Slots | 1 × microSD | 1 × microSD |
| Ekran Tipi / Display Type | 25.7 cm / 10.1" TFT | 25.7 cm / 10.1" TFT |
| Çözünürlük / Resolution | 1280 × 800 piksel (WXGA) | 1280 × 800 pixels (WXGA) |
| Dokunma Teknolojisi / Touch Technology | Projektif-kapasitif (PCAP) | Projected-capacitive (PCAP) |
| Arka Aydınlatma / Backlight | LED | LED |
| Parlaklık / Brightness | 500 cd/m² tipik (ayarlanabilir) | 500 cd/m² typical (adjustable) |
| MTBF | 50 000 saat | 50 000 h |
| Renk Spektrumu / Color Spectrum | 16.7 milyon renk | 16.7 million colors |
| Görüş Açısı / Viewing Angle | Sol 85°, Sağ 85°, Üst 85°, Alt 85° | Left 85°, Right 85°, Top 85°, Bottom 85° |
| Arayüzler / Interfaces | 2 × USB 2.01 × USB 3.0 Type C1 × COM (RS-232/422/485) | 2 × USB 2.01 × USB 3.0 Type C1 × COM (RS-232/422/485) |
| Opsiyonel Arayüzler / Optional Interfaces | Opsiyonel arabirim yok | None |
| Ağ / Network | 1 × Ethernet (10/100/1000 Mbps), RJ45 | 1 × Ethernet (10/100/1000 Mbps), RJ45 |
| Bus Sistemi / Bus System | Bus sistemi olmadan | None |
| Kullanıcı Yazılımı / User Software | QT tarayıcı | QT browser |
| Sistem Gereksinimleri / System Requirements | Qt Browser runtime sistemi | Qt Browser runtime system |
| Akü Servis Ömrü / Battery Service Life | 5 yıl (tipik) | 5 years (typical) |
| Besleme Gerilimi / Supply Voltage | 24 V DC ±20 % (18…32 V DC) | 24 V DC ±20 % (18…32 V DC) |
| Maks./Tipik Akım / Max./Typical Current | Maks. 1,81 A (24 V DC)Tipik 0,79 A (24 V DC) | Max. 1.81 A (24 V DC)Typical 0.79 A (24 V DC) |
| Gerçek Zaman Saati / Real-Time Clock | Evet (akü ile) | Yes (battery backed) |
| Montaj Tipi / Mounting Type | Önden montaj | Front mounting |
| Ön Plaka Malzemesi / Front Plate Material | Alüminyum (natürel anodize) | Aluminium (natural anodized) |
| Muhafaza Malzemesi / Housing Material | Alüminyum dökme alaşım, toz kaplı | Die-cast aluminium, powder-coated |
| Bağlantı Yöntemi / Connection Method | Vidalı bağlantı | Screw connection |
| İletken Kesiti / Conductor Cross-Section | Tek telli: 0,2–2,5 mm²Çok damarlı: 0,2–2,5 mm² | Single-wire: 0.2–2.5 mm²Multi-wire: 0.2–2.5 mm² |
| Kablo Kesiti AWG / Cable Gauge | AWG 24 … 12 | AWG 24 … 12 |
| Kablo Soyma Uzunluğu / Stripping Length | 7 mm | 7 mm |
| Koruma Sınıfı / Protection Class | IP66 (ön), IP20 (arka) | IP66 (front), IP20 (rear) |
| Çalışma Sıcaklığı / Operating Temp. | –20 °C … 50 °C | –20 °C … 50 °C |
| Depolama Sıcaklığı / Storage Temp. | –25 °C … 60 °C | –25 °C … 60 °C |
| Bağıl Nem / Relative Humidity | %5 … %85 (yoğuşmasız) | 5 % … 85 % (non-condensing) |
| Titreşim / Vibration | 1 g | 1 g |
| Dış Boyutlar / Overall Dimensions | 263 × 200 × 51 mm (ön plaka) | 263 × 200 × 51 mm (front plate) |
| Montaj Ölçüleri / Cut-out Dimensions | 252 × 189 mm (montaj kesiti) | 252 × 189 mm (cut-out) |
