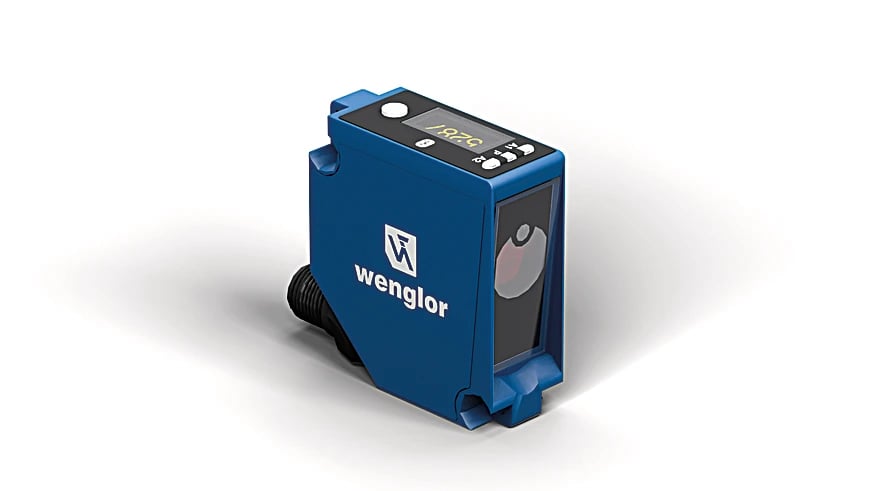

Wenglor P1PY201 Lazer Mesafe Sensörü ToF

Wenglor P1PY201 Lazer Mesafe Sensörü ToF

Bu sensörler, lazer sınıfı 1 ile gönder-al süresi ölçümü prensibine göre çalışır. “Dinamik Hassasiyet” (DS) teknolojisine sahip wintec, çok zayıf sinyaller için bile eşsiz bir sinyal alış hassasiyeti sağlar. Bu sayede sensörler, 10 m’ye kadar geniş bir çalışma aralığına sahiptir ve aşırı eğik konumda dahi koyu veya parlak objeleri güvenli şekilde algılayabilir. wintec, örneğin harici ışık veya kirlilik gibi rahatsız edici ortamlarda da son derece güvenli çalışır. Ayrıca, kapsamlı koşul izleme fonksiyonları öngörüye dayalı bir bakım ve sorunsuz çalışma sağlar. Ayarlar, kolay okunabilen OLED ekran veya Bluetooth üzerinden weCon uygulaması üzerinden yapılır.

Optik veriler

Çalışma aralığı	0 … 10.000 mm
Ayar aralığı	50 … 10.000 mm
Azami tekrarlanabilirlik	3 mm*
Doğrusallık sapması	10 mm*
Anahtarlama histerezi	< 15 mm
Işık türü	Lazer (kırmızı)
Dalga boyu	660 nm
Kullanım ömrü	100.000 h
Lazer sınıfı	1 (EN 60825-1)
Işıma uzaklaşması	< 2 mrad
Maks. harici ışık	100.000 Lux
Işık noktası çapı	Bkz. Tablo 1
Reflektör gerekli	Hayır



Elektriksel veriler

Besleme gerilimi	18 … 30 V DC
Güç tüketimi (24 V)	< 60 mA
Anahtarlama frekansı	50 Hz*
Anahtarlama frekansı (maks.)	250 Hz*
Tepki süresi	15 ms*
Tepki süresi (min.)	4,7 ms*
Sıcaklık kayması	< 0,4 mm/K
Sıcaklık aralığı	-40 … +50 °C**
Anahtarlama çıkışı	2 adet
Gerilim düşmesi	< 2,5 V
Röle akımı	100 mA
Korumalar	Kısa devre / Ters kutup / Aşırı yük
Arayüz	IO-Link V1.1.3
IO-Link hızı	COM3
Koruma sınıfı	III
FDA No	2412451-000

Tablo 1 – Işık noktası çapı

Algılama mesafesi	0 m	5 m	10 m
Işık noktası çapı	5 mm	10 mm	15 mm



Tablo 2

* Moda bağlıdır, detaylar ilgili PDF dokümanında yer almaktadır.
** Maks. 50.000 lüks ortam ışığı ile geçerlidir.



Bağlantı şeması

– = Besleme 0 V
+ = Besleme +
E/A1 = Programlanabilir G/Ç / IO-Link
E/A2 = Programlanabilir G/Ç
E3 = Giriş



Kumanda panosu

68 = Güç LED’i
5a = A1 durumu
6a = A2 durumu
60 = Gösterge
20 = Enter tuşu
