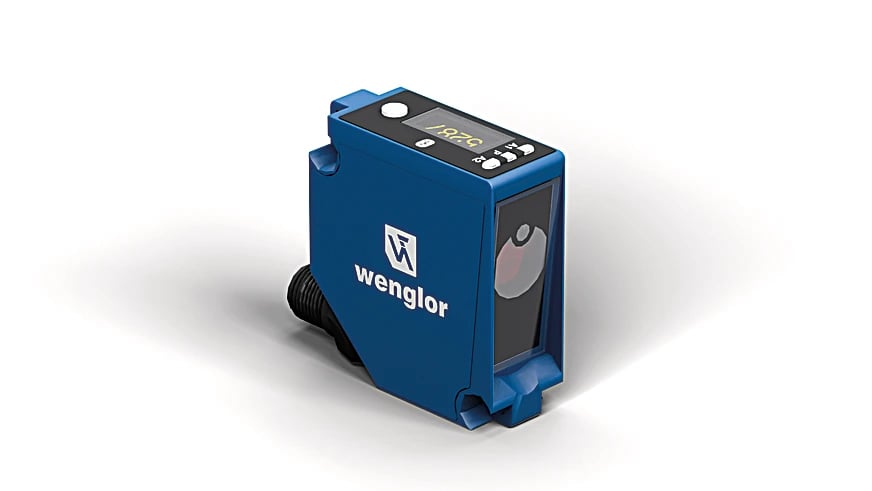

Wenglor P1PY208 Lazer Mesafe Sensörü ToF

Wenglor P1PY201 Lazer Mesafe Sensörü ToF

Bu sensörler, lazer sınıfı 1 ile gönder-al süresi ölçümü prensibine göre çalışır. “Dinamik Hassasiyet” (DS) teknolojisine sahip wintec, çok zayıf sinyaller için bile eşsiz bir sinyal alış hassasiyeti sağlar. Bu sayede sensörler, 10 m’ye kadar geniş bir çalışma aralığına sahiptir ve aşırı eğik konumda dahi koyu veya parlak objeleri güvenli şekilde algılayabilir. wintec, örneğin harici ışık veya kirlilik gibi rahatsız edici ortamlarda da son derece güvenli çalışır. Ayrıca, kapsamlı koşul izleme fonksiyonları öngörüye dayalı bir bakım ve sorunsuz çalışma sağlar. Ayarlar, kolay okunabilen OLED ekran veya Bluetooth üzerinden weCon uygulaması üzerinden yapılır.

Optik veriler

Çalışma aralığı	0 … 10.000 mm
Ölçüm aralığı	50 … 10.000 mm
Azami tekrarlanabilirlik	3 mm*
Doğrusallık sapması	10 mm*
Işık türü	Lazer (kırmızı)
Dalga boyu	660 nm
Kullanım ömrü	100.000 h
Lazer sınıfı	Class 1
Işıma uzaklaşması	< 2 mrad
Maks. harici ışık	100.000 Lux
Işık noktası çapı	Bkz. Tablo 1
Reflektör gerekli	Hayır



Elektriksel veriler

Besleme gerilimi	18 … 30 V DC
Güç tüketimi (24 V)	< 60 mA
Ölçüm hızı	100 /s*
Ölçüm hızı (maks.)	500 /s*
Sıcaklık kayması	< 0,4 mm/K
Sıcaklık aralığı	-40 … +50 °C**
Analog çıkış	4…20 mA
Korumalar	Kısa devre / Ters kutup / Aşırı yük
Arayüz	IO-Link V1.1.3 (COM3)
Koruma sınıfı	III
FDA No	2412451-000

Tablo 1

Algılama mesafesi	0 m	5 m	10 m
Işık noktası çapı	5 mm	10 mm	15 mm

Bağlantı şeması

– = Besleme 0 V
+ = Besleme +
E/A1 = Programlanabilir Giriş/Çıkış / IO-Link
E3 = Giriş
O = Analog çıkış



Kumanda panosu

68 = Güç LED'i
5a = Anahtarlama durumu A1
20 = Enter tuşu
60 = Gösterge
7c = Analog çıkış göstergesi
