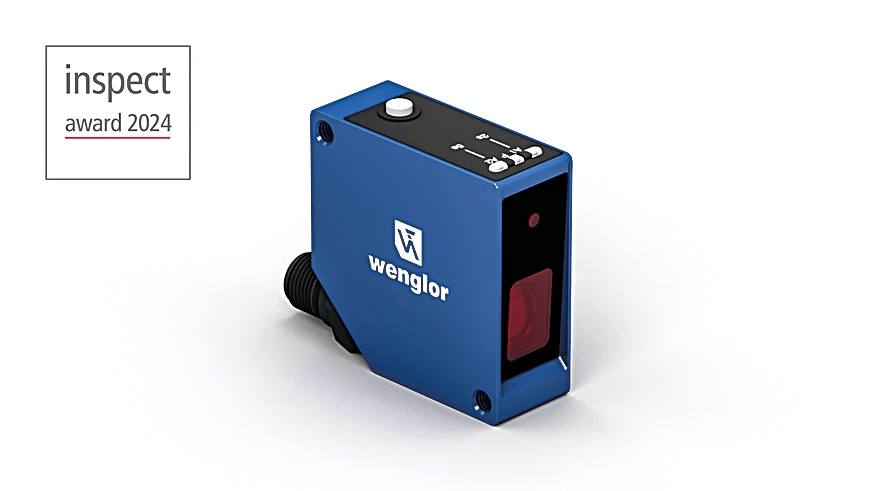

Name: Wenglor P3PC301 Lazer mesafe sensörü üçgenleme prensipli
Brand: Wenglor
SKU: P3PC301
Price: 11755.37 try

Fiyat : ₺11.755,37(KDV Dahil)

₺1.563,86 `den başlayan taksitlerle

ÖN SİPARİŞ TESLİMAT 2 HAFTA

Telefonla Sipariş

Favorilere Ekle

İstek Listeme Ekle

Fiyat Düşünce Haber Ver

Kargo Bedava

Gelince Haber Ver

Artır Azalt

Bu lazer mesafe sensörleri ince bir kırmızı ışık ışını ve yüksek çözünürlüklü bar tipi CMOS ile çalışır. Sensör ile obje arasındaki mesafeyi triangülasyon prensibi ile tespit ederler. Sensörler, entegre TripleA teknolojisi sayesinde yüksek hassasiyet, sıcaklık kararlılığı ve malzemeden bağımsızlık sunar. Bu sayede farklı malzemelerde, renklerde, biçimlerde, değişken ışık ve sıcaklık koşullarında bile doğru sonuçlar verirler. Sezgisel kullanım konsepti, devreye almayı kolaylaştırır ve sensörleri çok yönlü kullanım özelliklerine dönüştürür.

Özelliklere toplu bakış

Birbirinden bağımsız 2 anahtarlama çıkışı
Entegre adım algılama
Sezgisel kullanım konsepti
Materyalden, renkten ve parlaklıktan bağımsız anahtarlama noktası
Sağlam alüminyum gövde

Optik veriler

Çalışma aralığı	60 … 660 mm
Ayar aralığı	60 … 660 mm
Azami tekrarlanabilirlik	550 µm
Tekrarlanabilirlik (1 Sigma)	30 µm
Doğrusallık sapması	900 µm
Anahtarlama histerezi	< 0,5 %
Işık türü	Lazer (kırmızı)
Dalga boyu	655 nm
Kullanım ömrü	100.000 h
Lazer sınıfı	1 (EN 60825-1)
Maks. harici ışık	20.000 Lux
Işık noktası çapı	Bkz. Tablo 1

Elektriksel veriler

Besleme gerilimi	18 … 30 V DC
Güç tüketimi (24 V)	< 50 mA
Anahtarlama frekansı	650 Hz
Tepki süresi	< 0,5 ms
Sıcaklık kayması	< 50 µm/K
Sıcaklık aralığı	-30 … +60 °C
Anahtarlama çıkışı	2 adet
Gerilim düşmesi	< 1,5 V
Röle çıkış akımı	100 mA
Korumalar	Kısa devre / Ters kutup / Aşırı yük
Arayüz	IO-Link V1.1 (COM3)
Koruma sınıfı	III
FDA No	2310674-000

Mekanik veriler

Ayar türü	Teach-in
Gövde malzemesi	Alüminyum (eloksal) / Plastik ABS
Optik kapak	Plastik, PMMA
Koruma sınıfı	IP67
Bağlantı türü	M12 × 1; 5 pin
Ağırlık	69 g

Tablo 1 – Işık noktası çapı

Algılama mesafesi	60 mm	360 mm	660 mm
Işık noktası çapı	1,5 mm	1 mm	0,5 mm

Bağlantı şeması

Kumanda panosu

06 = Teach tuşu
5a = Anahtarlama durumu A1
68 = Güç LED'i
6a = Anahtarlama durumu A2

Ürün Kodu	Kapsam	Hız	Çıkış	Doğrusallık	Tekrarlanabilirlik	Ek Bilgi
CP08MHT80	30…80 mm	1500 /s	Analog	80 µm	60 µm	0…10 V
P3PC321	60…660 mm	650 Hz	PNP	900 µm	550 µm	NO
P3PC303	60…660 mm	650 Hz	PNP	900 µm	550 µm	NC+NO
P3PC181	40…240 mm	650 Hz	Analog / PNP	200 µm	70 µm	4…20 mA
P3PC361	60…660 mm	650 Hz	PNP	900 µm	250 µm	NO
P3PC241	50…350 mm	2500 /s	Analog	300 µm	100 µm	4…20 mA
P3PC002	30…80 mm	650 Hz	NPN	40 µm	13 µm	NO
P3PC242	50…350 mm	2500 /s	Analog	300 µm	100 µm	0…10 V
P3PC011	30…80 mm	2500 /s	Analog	40 µm	13 µm	4…20 mA
P3PC042	30…80 mm	2500 /s	Analog	40 µm	20 µm	0…10 V
P3PC041	30…80 mm	2500 /s	Analog	40 µm	20 µm	4…20 mA
P3PC101	40…240 mm	650 Hz	PNP	200 µm	70 µm	NO
P3PC301	60…660 mm	650 Hz	PNP	900 µm	550 µm	NO
P3PC211	50…350 mm	2500 /s	Analog	300 µm	100 µm	4…20 mA
PNBC101	20…24 mm	10…30000 /s	İtme–Çekme	2 µm	4 µm	4…20 mA / 0…10 V
PNBC105	90…190 mm	10…30000 /s	İtme–Çekme	50 µm	30 µm	4…20 mA / 0…10 V
PNBC108	200…1000 mm	10…30000 /s	İtme–Çekme	375 µm	100 µm	4…20 mA / 0…10 V
PNBC104	58…108 mm	10…30000 /s	İtme–Çekme	25 µm	20 µm	4…20 mA / 0…10 V
PNBC107	250…650 mm	10…30000 /s	İtme–Çekme	200 µm	80 µm	4…20 mA / 0…10 V
PNBC103	40…60 mm	10…30000 /s	İtme–Çekme	10 µm	8 µm	4…20 mA / 0…10 V
PNBC102	25…35 mm	10…30000 /s	İtme–Çekme	5 µm	5 µm	4…20 mA
PNBC002	25…35 mm	10…30000 /s	İtme–Çekme	5 µm	-	4…20 mA
